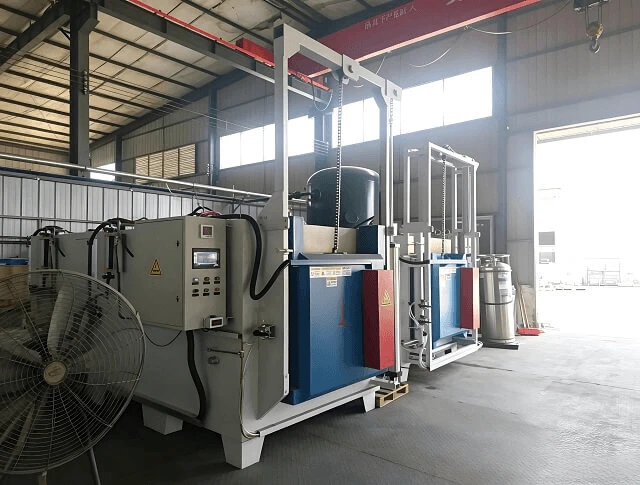

Печь для термообработки в камерной закалочной печи коробчатого типа

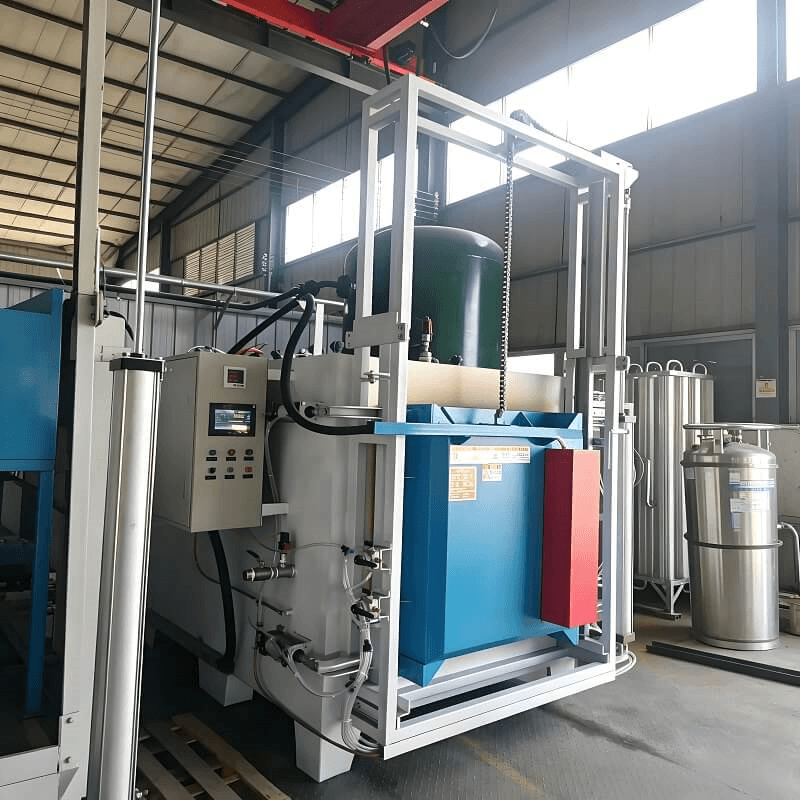

Темперирующая печь коробчатого типа с открывающейся сверху дверцей

Печь для отпуска коробчатого типа - это промышленная электрическая печь периодического действия, которая в основном используется для отпуска изделий из легированной стали и металлических деталей, а также для процессов термообработки, таких как обработка растворами, отжиг и старение легких сплавов, таких как алюминиевые сплавы. В этом оборудовании обычно используется электрический нагрев в сочетании с системой циркуляции горячего воздуха для обеспечения равномерной температуры печи, что делает его незаменимым устройством для термообработки в машиностроении, аэрокосмической и автомобильной промышленности.

Основные функции и области применения

Основная функция печи для отпуска коробчатого типа заключается в регулировании внутренней микроструктуры металлических материалов путем точного регулирования температуры нагрева и времени выдержки, тем самым улучшая их механические свойства.

Темперирующая печь коробчатого типа с открывающейся сверху дверцей

Темперирующая печь коробчатого типа с открывающейся сверху дверцей

1. Внешний корпус печи для отпуска коробчатого типа изготовлен из листовой стали Q235, а внутренняя облицовка - из перфорированной нержавеющей стали толщиной 3 мм. Камера печи съемная, что позволяет легко снимать весь агрегат для технического обслуживания.

2. В системе контроля температуры используются приборы Xiamen Yudian instruments, оснащенные одним главным контроллером и одним блоком мониторинга. Для регулирования используется контроллер мощности, в то время как другие компоненты поставляются от Chint или Schneider Electric. Система оснащена такими функциями управления, как таймер поддержания температуры и сигнализация о превышении температуры. В системе контроля температуры используется двухточечный регулятор температуры; во время выдержки и отпуска обе системы взаимно блокируют друг друга, эффективно предотвращая перегрев и колебания температуры, обеспечивая более равномерную и последовательную температуру во всей камере печи. Оснащен регистратором данных и четырьмя точками измерения температуры. Амперметры оснащены цифровыми дисплеями, что позволяет легко просматривать показания с первого взгляда.

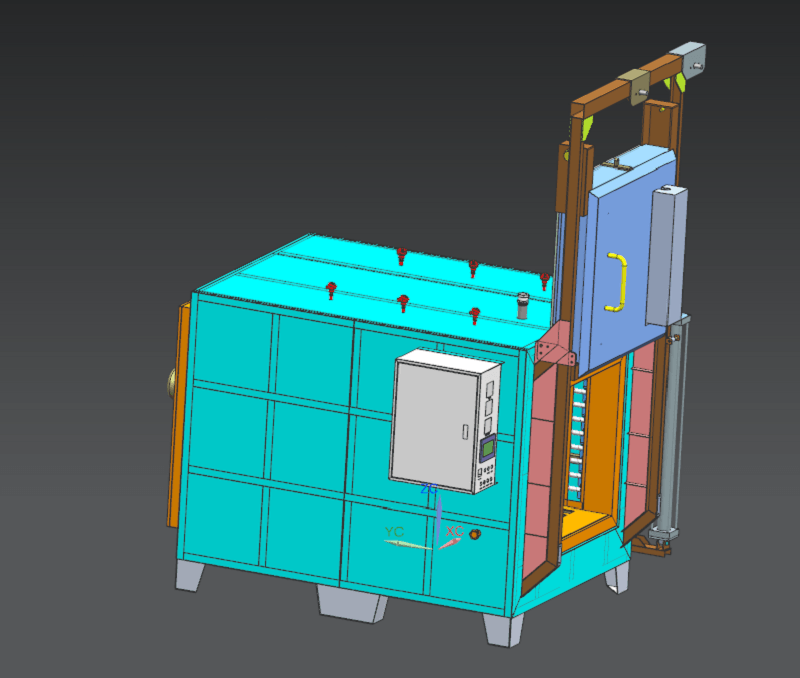

3. Темперирующая печь камерного типа оснащена открывающейся сверху дверцей, которая плотно прилегает к поверхности корпуса печи для обеспечения равномерной циркуляции воздуха внутри камеры.

4. Оснащен высокопроизводительным центробежным вытяжным вентилятором с принудительной подачей воздуха, обеспечивающим равномерное распределение температуры в камере. Вентилятор оснащен удлиненным валом, рабочее колесо и валовина изготовлены из нержавеющей стали марки 304S; диаметр рабочего колеса: 650 мм.

5. Нагревательные элементы состоят из спиралевидных нагревательных проводов, расположенных слоями, что обеспечивает простоту демонтажа и удобство ежедневного обслуживания. Нагревательные провода расположены по верхней, нижней, левой и правой сторонам корпуса печи, а также рядом с дверцей печи, обеспечивая равномерное распределение температуры по всей камере.
