Полное промышленное руководство по паяльной печи: Процесс, все типы, стандарты выбора и проверенные случаи

Пайка в печи это точный, воспроизводимый процесс соединения металлов, широко используемый в автомобильных тепловых системах, холодильном оборудовании, новом энергетическом оборудовании, аэрокосмических компонентах и производстве прецизионного оборудования. Являясь основным оборудованием для термической обработки, паяльная печь (также известная как паяльный духовой шкаф) равномерно нагревает предварительно собранные металлические компоненты, расплавляет специальные наполнители для пайки, сохраняя целостность основного материала, и создает высокопрочные, воздухонепроницаемые, устойчивые к коррозии соединения в контролируемых атмосферных условиях или вакууме.

Как опытный производитель паяльных печей, ориентированный на экспорт, мы часто получаем запросы по всему миру о вакуумных паяльных печах, системах для пайки в атмосферных условиях на заказ и решениях для промышленной пайки. Большинство покупателей продукции производственного назначения сталкиваются с низким выходом продукта, окисленными поверхностями, низким качеством и высокими эксплуатационными расходами из-за неправильного выбора печи и несоответствия технологических параметров.

В этом руководстве систематически описываются стандартные рабочие процессы пайки в печах, дается полная классификация основных типов печей для пайки, объясняются принципы работы и основные преимущества, а также приводятся примеры применения, подкрепленные данными, и критерии профессионального отбора. Это помогает руководителям предприятий, инженерам по закупкам и техническим группам выбрать идеальное оборудование для пайки нержавеющей стали, меди, алюминия и сплавов.

Пайка в печи обеспечивает стандартизированное, автоматизированное и крупномасштабное термическое соединение по сравнению с нестабильной ручной пайкой пламенем. Унифицированный промышленный технологический процесс обеспечивает постоянное время нагрева, равномерное распределение температуры и повторяемое качество партии прецизионных металлических сборок.

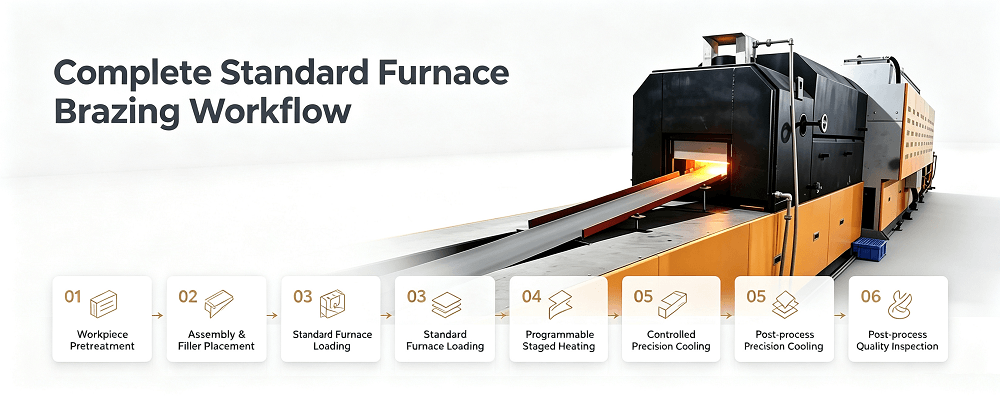

Стандартный процесс пайки:

1. Предварительная обработка заготовки: обезжиривание, удаление ржавчины и оксидов для обеспечения сверхчистой поверхности соединения.

2. Сборка и размещение присадочного материала: Точная установка паяльной пасты, полосок или заготовок в зазоры между компонентами.

3. Стандартная загрузка печи: Аккуратное размещение заготовок во избежание перекрытия и возникновения мертвых зон нагрева.

4. Программируемый поэтапный нагрев: постепенный предварительный нагрев, пайка при постоянной температуре и выдержка в зависимости от характеристик материала.

5. Прецизионно контролируемое охлаждение: Медленное охлаждение в вакууме или защитной атмосфере для предотвращения растрескивания и деформации.

6. Послепроцессный контроль: проверка герметичности соединений, чистоты поверхности и механической прочности для проверки качества выпускаемой продукции.

Эта стандартизированная процедура идеально подходит для деталей конструкций из нержавеющей стали, алюминиевых теплообменников и прецизионных медных трубопроводов в сборе, эффективно решая проблемы нестабильности качества и низкой эффективности, связанные с традиционной ручной пайкой.

2. Полная классификация и внедрение промышленных печей для пайки

Промышленные печи для пайки классифицируются по рабочей атмосфере, способу производства и конструктивному исполнению. Каждый тип отличается уникальными принципами работы, техническими преимуществами и целевыми сценариями применения, что обеспечивает надежную основу для выбора оборудования.

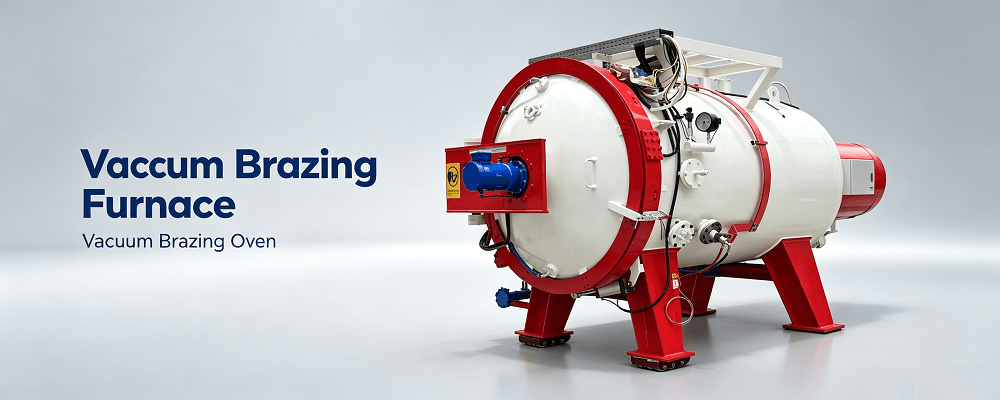

2.1 Вакуумная печь для пайки / Вакуумная печь для пайки

Вакуумная печь для пайки - это высокоточное оборудование для термообработки высокого класса, работающее в герметичной камере с высоким вакуумом (10-2 ~ 10-3 Па). Она обеспечивает высокоточную пайку без флюса за счет вакуумной дегазации и равномерного лучистого нагрева, полностью исключая высокотемпературное окисление.

Принцип работы печь удаляет из внутреннего пространства воздух и влагу, создавая стабильный вакуум. Заготовки постепенно нагреваются до температуры пайки, при этом расплавляются наполнители, а основные металлы остаются твердыми. Расплавленный припой равномерно распределяется за счет капиллярного действия, полностью заполняет монтажные зазоры и образует плотные высокопрочные металлургические соединения после точного вакуумного охлаждения.

Сердечник отличается нулевым окислением, отсутствием остатков припоя, минимальной деформацией, сверхвысокой плотностью соединения и превосходной консистенцией шихты. Идеально подходит для изготовления высокоточных промышленных компонентов с высокой герметичностью.

Применимые сценарии: прецизионные детали из нержавеющей стали, компоненты из титановых сплавов, охлаждающие пластины высокого давления, гидравлические коллекторы и сверхточные механические узлы.

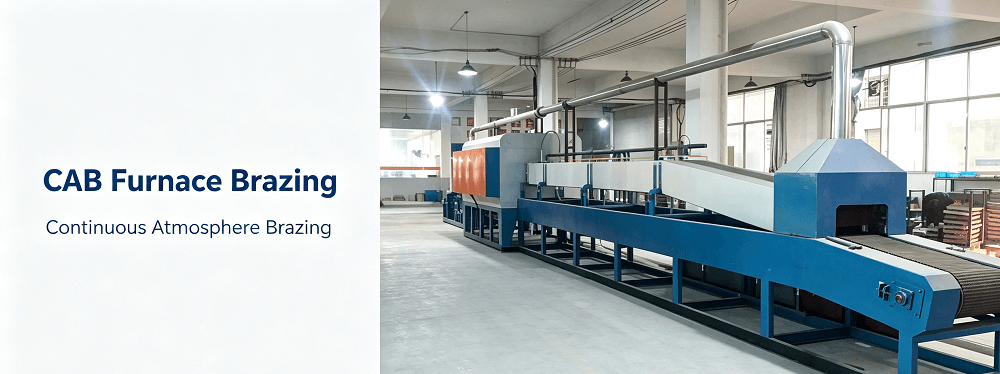

2.2 Паяльная печь с регулируемой атмосферой в кабине

Печи CAB (для пайки в контролируемой атмосфере) являются основными автоматизированными системами массового производства для пайки с использованием искусственно настроенной защитной атмосферы. Благодаря стабильному качеству и экономичной эксплуатации они широко используются в стандартизированном промышленном производстве пайки, в основном в печах для пайки на водороде и алюминиевых печах для пайки.

2.2.1 Печь для пайки на водороде

В печи для водородной пайки используется высокочистый водород в качестве восстановительной защитной среды для удаления поверхностных окислов во время нагрева, что позволяет получать зеркально чистые поверхности заготовок без оксидов без вторичной полировки.

Принцип работы Герметичная камера заменяет воздух чистым водородом, создавая бескислородную восстановительную среду. Высокотемпературный водород восстанавливает и равномерно удаляет оксиды с поверхности металла. Наполнители плавятся и попадают в монтажные зазоры под действием капилляров при постоянной температуре. Весь процесс нагрева и охлаждения полностью изолирован от доступа кислорода, что гарантирует блестящие, чистые и высокопрочные паяные соединения.

Основные преимущества и области применения: Превосходная защита от окисления, неизменно высокое качество поверхности и стабильная прочность соединений. Широко используется для фитингов из медных труб, крепежных деталей из нержавеющей стали и прецизионного оборудования.

2.2.2 Печь для пайки алюминия

Печи для пайки алюминия - это специализированные профессиональные системы, предназначенные для пайки алюминиевых сплавов. Оснащенные защитой от высокочистого азота и стандартными системами подачи флюса Nocolok, они решают проблемы, связанные с высокотемпературным окислением алюминия и плохой смачиваемостью припоя.

Принцип работы: Азот полностью изолирует внешний кислород, предотвращая вторичное окисление. Равномерная активация флюса и поэтапный нагрев удаляют плотную пленку оксида алюминия. Припой плавится равномерно и стабильно заполняет зазоры, образуя безупречные соединения алюминиевых деталей с высокой прочностью.

Применимые сценарии Автомобильные радиаторы, испарители систем кондиционирования воздуха, новые энергетические алюминиевые теплообменники и прецизионные детали для отвода тепла.

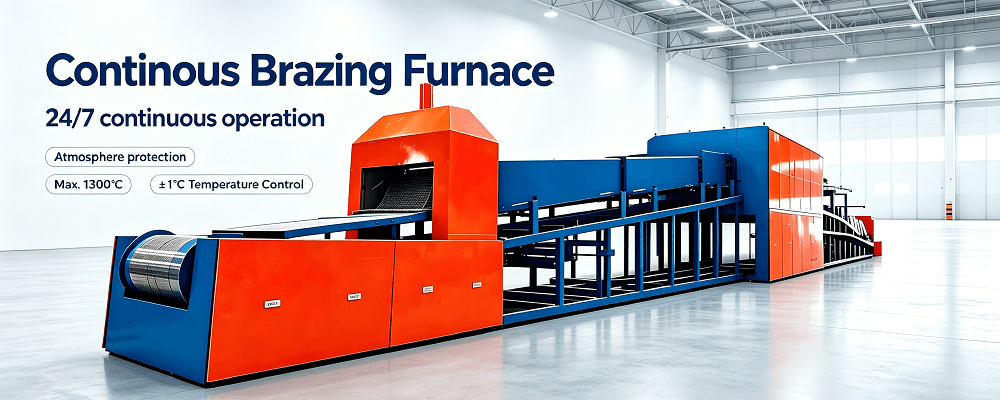

2.3 Печь для непрерывной пайки сетчатой лентой

Печь для непрерывной пайки - это полностью автоматизированное устройство для пайки на сборочной линии с сетчатым ленточным конвейером, обеспечивающее непрерывное массовое производство в режиме 24/7. Заготовки последовательно проходят через независимые зоны предварительного нагрева, высокотемпературной пайки и герметичного охлаждения для автоматической обработки за один проход.

Принцип работы отличается от печей периодического действия линейной передачей и полностью герметичной конструкцией с несколькими температурными зонами. Специальные системы в атмосфере водорода или азота поддерживают непрерывную автоматическую пайку. Заготовки перемещаются с бесступенчатой регулировкой скорости для полного осушения, удаления оксидов, пайки и поэтапного охлаждения, обеспечивая постоянную продолжительность нагрева и равномерное качество партии.

Основные преимущества: непрерывная работа в режиме 24/7, независимая защита атмосферы, максимальная рабочая температура 1300 ℃ и высокоточный контроль температуры ±1 ℃. Муфель из шведской жаропрочной стали SUS310S и оптимизированная конструкция увеличивают срок службы. Высокоэффективная огнеупорная футеровка снижает потери энергии. Комплексная сигнализация, защита от обратного возгорания и взрывозащищенные устройства обеспечивают безопасность эксплуатации. Производительность при первом проходе достигает 99,5%. Он обеспечивает прецизионную пайку сложных деталей и не требует очистки после пайки, что позволяет непосредственно наносить покрытие и красить детали.

Основные компоненты Зона предварительного нагрева, Зона нагрева и выдержки, Зона охлаждения, Система привода сетчатого ремня, Система газозащиты, Система водяного охлаждения, Интеллектуальная система управления

Подходит для автоматической непрерывной пайки и термического отжига меди, нержавеющей стали, углеродистой стали, алюминия, новых компонентов для накопления энергии, пластин жидкостного охлаждения и IGBT-модулей. Это идеальное оборудование для высокопроизводительного и малозатратного стандартизированного крупномасштабного производства пайки.

2.4 Вспомогательное оборудование: Нагреватель или комплектная паяльная машина

Автономный нагреватель для пайки обеспечивает только источники тепла и не может работать автономно. Промышленная паяльная машина включает в себя нагревательные элементы, систему контроля атмосферы, конвейерную систему, интеллектуальный контроль температуры и герметичные системы охлаждения, что позволяет выполнять стандартизированную полномасштабную пайку и соответствовать стандартам массового промышленного производства.

2.5 Печь для периодической пайки

Печи для периодической пайки - это устройства для периодической пайки камерного типа, предназначенные для мелкосерийного производства по индивидуальным спецификациям. Благодаря гибкой регулировке температуры, времени выдержки и параметров атмосферы они идеально подходят для пробного производства и выполнения пайки на заказ.

Принцип работы Заготовки загружаются партиями в полностью герметичную камеру с специальным защитным газом. Встроенный равномерный нагрев обеспечивает синхронную пайку каждой партии. Независимая работа в одном цикле обеспечивает гибкое переключение между различными спецификациями продукта и требованиями к процессу.

3. Правила выбора печи для пайки на основе материалов

3.1 Медная пайка

Медь и латунь подвержены высокотемпературному окислению и обесцвечиванию. Печи для непрерывной водородной пайки оптимальны для крупномасштабного массового производства, поскольку позволяют сохранить блеск металлических поверхностей. Вакуумные печи для пайки рекомендуются для медных коллекторов высокого давления с высокой воздухонепроницаемостью для устранения внутренних пор и улучшения герметичности.

3.2 Пайка нержавеющей сталью

Нержавеющая сталь образует устойчивые слои оксида хрома при высоких температурах. Доступны два перспективных решения: печи для пайки на водороде с температурой росы ниже -40°C для эффективного восстановления оксидов и получения блестящей пайки; вакуумные печи для пайки высокоточных соединений из нержавеющей стали без использования флюса и высокой прочности.

3.3 Пайка алюминиевыми сплавами

Алюминиевые сплавы не выдерживают воздействия высокотемпературной среды с водородом. Для профессиональной пайки алюминия требуются печи CAB с защитой от азота и стандартные системы подачи флюса. Для высококачественных алюминиевых сборок с нулевым содержанием остатков можно приобрести специальное оборудование для вакуумной пайки алюминия, отвечающее сверхвысоким технологическим стандартам.

4. Проверенные примеры промышленного применения

Пример 1: Вакуумная пайка трубопроводных узлов из нержавеющей стали

Российский производитель компонентов для холодильного оборудования перешел с традиционной пламенной пайки на нашу специальную вакуумную печь для пайки фитингов и гидравлических узлов из нержавеющей стали. После оптимизации коэффициент устранения утечек снизился с 8,2% до менее чем 0,4%, а объем работ по полировке после пайки сократился на 75%, что значительно снизило производственные затраты и повысило конкурентоспособность продукции.

Пример 2: Непрерывная пайка автомобильного оборудования

Завод по производству автомобильного оборудования в Бангладеш внедрил нашу линию непрерывной пайки в атмосфере водорода для массового производства медных фитингов. Автоматизированная линия обеспечивает стабильную ежедневную производительность в 12 000 изделий с коэффициентом пропускания более 99,3%, обеспечивая высококачественное и недорогое стандартизированное массовое производство прецизионных автомобильных компонентов.

Области применения печи для непрерывной пайки сетчатой лентой

5. Сравнение производительности: Вакуумная печь для непрерывной пайки в кабине

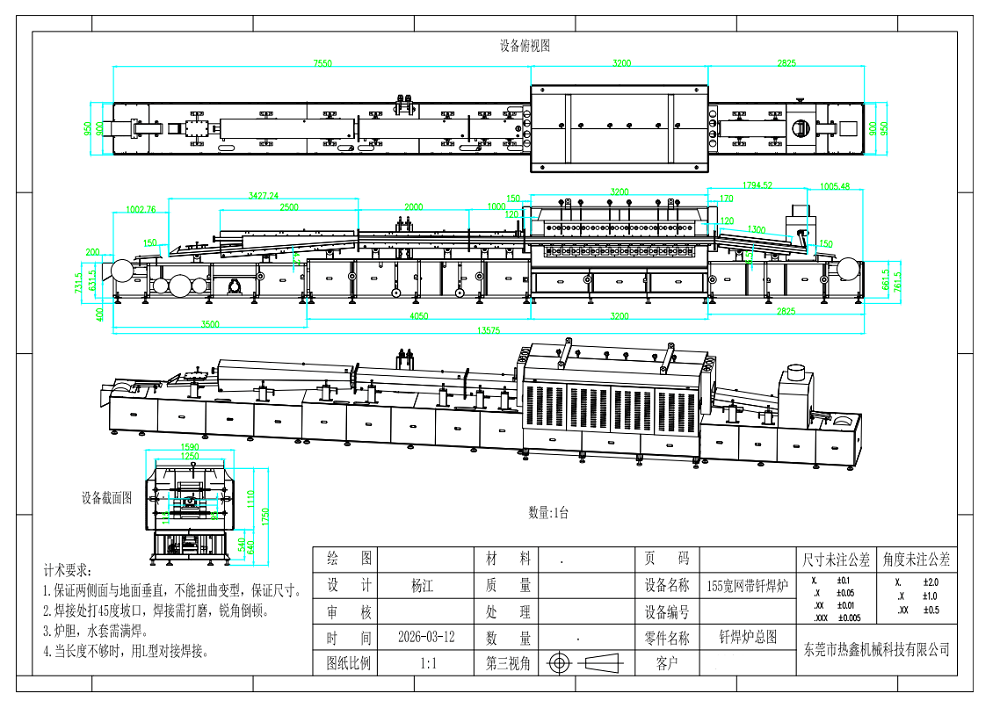

Печь для непрерывной пайки — Вид сверху

6. Часто задаваемые вопросы

Q1: Разница между печью для пайки и паяльной печью?

В промышленном применении не существует строгих технических границ. Паяльная печь обычно относится к оборудованию периодического действия камерного типа для пробного и индивидуального производства. Паяльная печь - это общий промышленный термин, охватывающий вакуумные, атмосферные и туннельные печи непрерывного действия для коммерческих и промышленных целей.

Q2: Как выбрать надежных производителей печей для пайки?

Надежные производители обладают независимыми возможностями в области исследований и разработок, кастомизации и послепродажного обслуживания, позволяющими индивидуально регулировать размер печи, температурные зоны и атмосферные системы. Мы предоставляем комплексные решения, включающие кастомизацию, производство, установку, ввод в эксплуатацию и долгосрочное техническое обслуживание.

Вопрос 3: Может ли один нагреватель для пайки работать независимо?

Нет. Автономный нагреватель обеспечивает только источник тепла. Без герметичного корпуса печи, атмосферно-вакуумной системы и интеллектуального контроля температуры она не может предотвратить окисление или соответствовать промышленным стандартам точности пайки.

7. Заключение и рекомендации по покупке

Для покупателей продукции по всему миру целенаправленный выбор печи напрямую определяет эффективность производства и качество продукции:

• Высокоточные и воздухонепроницаемые детали: выберите вакуумную печь для пайки

• Массовое производство меди и нержавеющей стали: выберите печь для непрерывной пайки на водороде

• Алюминиевые теплообменники для автомобильной промышленности и новых источников энергии: выберите специальную печь для пайки алюминия в кабине

• Мелкосерийная обработка на заказ: используйте печь для периодической пайки

Если вы закупаете высококачественные печи для пайки или вам нужны индивидуальные решения для процесса пайки, свяжитесь с нашей командой инженеров для профессиональной настройки параметров и заводских расценок.
