Изготовленный на заказ корпус печи для спекания с вакуумной депарафинизацией для Российского завода порошковой металлургии

В последние годы отрасль порошковой металлургии (ПМ) в России стремительно развивается, широко обслуживая производство автомобильных компонентов, машиностроительное оборудование, аэрокосмическую промышленность и прецизионное приборостроение. Местные российские производители ПМ применяют строгие промышленные стандарты к агломерационному оборудованию, требующие стабильного вакуума, точной однородности температуры и полной депарафинизации связующего для получения изделий из металлического порошка с высокой плотностью, низкой деформацией и механической прочностью.

Большинство традиционных линий спекания на российских заводах страдают от неполной депарафинизации, нестабильных температурных полей, высокого энергопотребления и плохой адаптации к низким температурам, что приводит к высокому количеству брака и ограниченным производственным мощностям. Профессиональный российский производитель порошковой металлургии, специализирующийся на производстве высокоточных деталей из чугуна, меди и нержавеющей стали, столкнулся с серьезными производственными трудностями из-за устаревшего оборудования для депарафинизации и спекания. Чтобы решить эти проблемы, компания Rexin Furnace разработала на заказ интегрированную печь для вакуумной депарафинизации и спекания, адаптированную к экстремально холодному климату России и высоким стандартам производства ТМЦ. В этой статье представлен полный анализ проекта, технические параметры, сравнение оборудования и эксплуатационные преимущества.

Основные производственные проблемы традиционных линий спекания ТЧМ

Заказчик в основном производит высокоточные конструкционные детали из ТЧМ для российской автомобильной и машиностроительной промышленности. Оригинальная система раздельного спекания ограничивала качество продукции и производительность завода четырьмя типичными отраслевыми проблемами:

1. Неполная депарафинизация и внутренние загрязнения Традиционные печи для депарафинизации в атмосферном режиме отличаются низким уровнем вакуума и неравномерными кривыми нагрева. Остаточные парафиновые и полимерные связующие после спекания образуют внутренние микропоры и включения, что снижает плотность детали, качество поверхности и механическую прочность. Эти дефекты делают непригодными высокоточные детали из ТЧМ для применения в автомобилестроении и аэрокосмической промышленности.

2. Сильная деформация при спекании и отклонение размеров Устаревшие конструкции печей приводят к большим отклонениям температуры и нестабильным тепловым полям. Несоответствующие скорости нагрева и охлаждения приводят к неравномерной усадке при спекании, деформации коробления и погрешностям допуска размеров. В долгосрочной перспективе доля брака изделий у заказчика оставалась на уровне 4-7%.

3. Низкая эффективность и высокое энергопотребление Отдельных процессов депарафинизации и спекания требуют многократных циклов загрузки, нагрева и охлаждения. Чрезмерные теплопотери приводят к удлинению производственных циклов и увеличению общего энергопотребления, что ограничивает возможности крупномасштабного массового производства.

4. Низкая адаптируемость к экстремально холодному климату Стандартное агломерационное оборудование не справляется со сверхнизкотемпературными промышленными условиями в России. Распространенные неисправности включают медленное повышение температуры, нестабильное давление в вакуумной системе, образование конденсата на трубопроводах и сбои при запуске, что приводит к частым простоям производства.

Специализированное решение для интегрированной печи вакуумной депарафинизации и спекания

Основываясь на характеристиках продукции заказчика и суровых зимних условиях эксплуатации в России, компания Rexin Furnace разработала и изготовила полностью индивидуальную печь для спекания с вакуумной депарафинизацией. Интегрированная цельная конструкция сочетает в себе градиентную вакуумную депарафинизацию и высокоточное вакуумное спекание в одной камере, исключая промежуточную обработку заготовки и вторичный нагрев. Оборудование специально оптимизировано по вакуумным характеристикам, регулированию температурного поля, морозостойкости и гибкой программируемости процесса, что соответствует современным российским стандартам производства ТЧ.

Полные технические параметры специальной печи для спекания с вакуумной депарафинизацией

1. Температурные параметры

Оснащен многозонным независимым сегментированным ПИД-регулятором температуры и полнокамерной многоточечной системой контроля температуры в режиме реального времени. Максимальная рабочая температура достигает 1600°C, что полностью удовлетворяет требованиям к спеканию деталей на основе железа, меди, нержавеющей стали и высоколегированных сплавов PM. Точность регулирования температуры достигает ±1°C, при этом равномерность температуры в печи стабилизируется в пределах ±3°C, что значительно выше промышленного стандарта ±5°C. Скорость нагрева регулируется от 0,5 °C/мин до 8 °C/мин, что обеспечивает градиентный нагрев, сегментированную выдержку и программируемое медленное охлаждение для устранения термической деформации и несогласованных металлографических структур.

2. Параметры системы вакуумирования и депарафинизации.

Используется модернизированная двухступенчатая вакуумная насосная система с максимальной степенью разрежения 4 Па и скоростью повышения давления ≤ 0,6 Па/ч, обеспечивающая высокую чистоту вакуумной среды спекания. Система депарафинизации с направленным потоком воздуха обеспечивает степень удаления связующего более 98%, полностью устраняя внутренние микропоры и остаточные органические загрязнения. Встроенная интеллектуальная система вытяжки и рекуперации предотвращает вторичное загрязнение внутри печи и гарантирует сверхчистое качество спекания.

3. Конструктивные и производственные характеристики

Специально разработанная эффективная рабочая зона: 400×400×600 мм с максимальной загрузкой одной партии 200 кг, подходит для среднемасштабного массового производства и гибкого производства с несколькими спецификациями. Двухслойная рубашка с водяным охлаждением и теплоизоляционные материалы высокой плотности поддерживают температуру поверхности печи ниже 55 °C при работе при высоких температурах, что значительно снижает потери тепла. Система отопления мощностью 120 кВт и промышленное напряжение 380 В обеспечивают стабильную непрерывную работу в течение 24 часов.

4. Система защиты атмосферы и техники безопасности

Поддерживает переключаемую рабочую среду, включая высокочистый водород, диссоциированный аммиак, азот и аргон. Точка росы в атмосфере стабильно поддерживается на уровне ниже -40°C для получения блестящего спекания без окисления. Печь оснащена системами защиты от перегрева, сброса избыточного давления, сигнализации об утечке газа, вакуумной блокировки и автоматического отключения питания, что полностью соответствует требованиям CE и российским стандартам промышленной безопасности. Для интеллектуального управления производством доступна запись данных в режиме реального времени и удаленный мониторинг параметров.

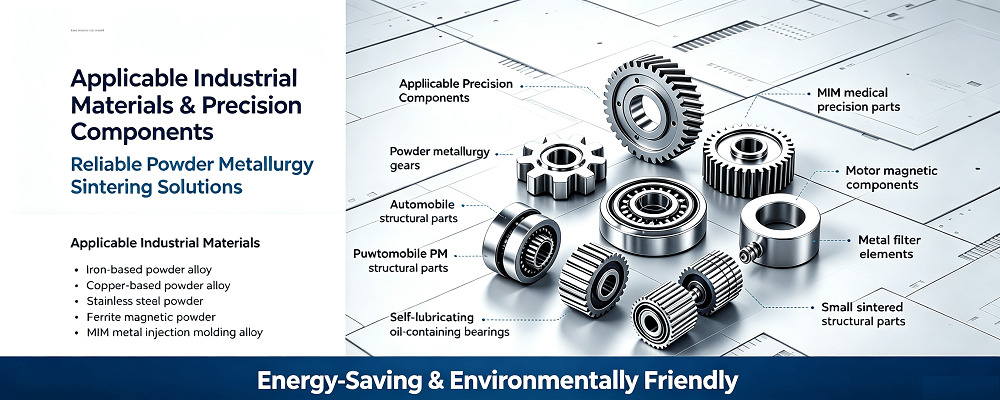

Области промышленного применения вакуумной печи для спекания на заказ

Эта печь для спекания на заказ с вакуумной депарафинизацией разработана для производства порошковой металлургии с высокой точностью, высокой плотностью и низким содержанием дефектов и широко применяется в различных областях высокотехнологичного производства:

1. Высокоточная промышленность PM & MIM Идеально подходит для депарафинизации и спекания деталей из PM на основе железа, меди и нержавеющей стали, а также компонентов для литья под давлением из металла MIM, включая автомобильные конструктивные элементы, крепежные детали, медицинские прецизионные аксессуары и электронные микрокомпоненты.

2. Автомобилестроение и машиностроение Подходит для высокоточного спекания деталей автомобильных трансмиссий, компонентов двигателя, аксессуаров для пресс-форм и тяжелых механических деталей, что повышает износостойкость, усталостную стойкость и консистенцию шихты.

3. Аэрокосмическое и сверхточное производство Идеально подходит для спекания высокопрочных сплавов, вольфрамо-молибденовых жаропрочных компонентов и деталей аэрокосмических конструкций, соответствующих строгим военным и авиационным стандартам качества, обеспечивающим сверхнизкую деформацию и высокую механическую стабильность.

4. Специальные сплавы и передовые новые материалы Поддерживают вакуумное спекание титановых сплавов, жаропрочных сплавов на основе никеля, редкоземельных сплавов и высокоэффективных керамических компонентов, обеспечивая плотное формование для передовых исследований материалов и производства по индивидуальному заказу.

5. Высококачественная электроника и контрольно-измерительные приборы обеспечивают сверхчистое вакуумное спекание деталей датчиков, прецизионных электронных конструктивных элементов и микрометаллической арматуры, исключая окисление и попадание примесей, что обеспечивает стабильную и точную работу компонентов.

Три типа печей для спекания ТЧМ: Полное сравнение параметров

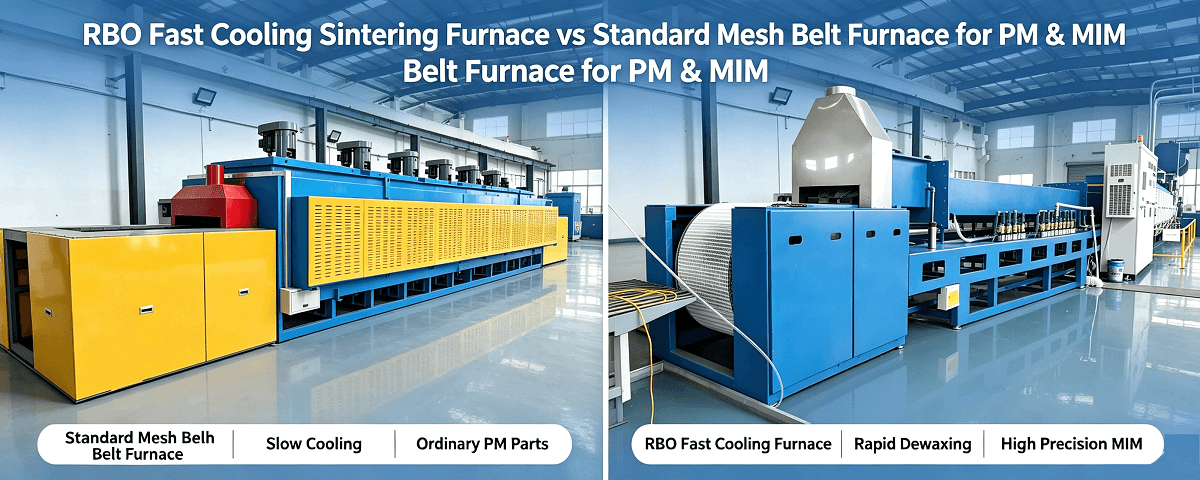

Чтобы помочь российским предприятиям порошковой металлургии выбрать наиболее экономичное агломерационное оборудование, мы систематически сравниваем три основных решения для агломерации: традиционную печь для агломерации с сетчатой лентой, печь для быстрого охлаждения с интегрированной системой RBO и специализированную печь для вакуумной депарафинизации. Полное сравнение параметров, приведенное ниже, наглядно демонстрирует различия в точности, эффективности, адаптации к климатическим условиям и качестве конечного продукта.

Основные преимущества специальной печи для спекания с вакуумной депарафинизацией

1. Полная и чистая вакуумная депарафинизация

Усовершенствованная высоковакуумная система и процесс депарафинизации при градиентном нагреве устраняют дефекты, связанные с взрывом связующего, образованием пузырьков и растрескиванием. Тщательное удаление органических веществ обеспечивает высокую компактность, постоянную плотность и превосходную чистоту поверхности всех спеченных деталей, полностью решая наиболее распространенные проблемы с качеством в традиционных печах PM.

2. Сверхстабильное равномерное температурное поле

Многоточечное определение температуры в режиме реального времени и независимое управление ПИД-зонированием обеспечивают сверхстабильную однородность температуры. Каждая партия заготовок обеспечивает постоянную степень усадки при спекании, что полностью устраняет проблемы с отклонениями размеров и деформацией высокоточных деталей из ПМ.

3. Профессиональная оптимизация климата в экстремальных холодах.

Специально оптимизированная для холодных промышленных условий в России. Специальная программа запуска при низких температурах, конструкция трубопровода для защиты от замерзания и электрическая система защиты от образования конденсата обеспечивают стабильную работу в режиме 24/7 в суровых зимних условиях, предотвращая остановки производства из-за холодной погоды.

4. Гибкий Мультиатмосферный и программируемый технологический процесс.

Поддержка нескольких режимов работы в защитной атмосфере и редактируемых кривых спекания. Заводы могут мгновенно переключать параметры для различных металлических материалов и спецификаций деталей, обеспечивая гибкое и разнообразное производство. Интегрированная система депарафинизации и спекания значительно сокращает производственные циклы, а также количество ручных ошибок и энергозатрат.

Процесс монтажа и ввода в эксплуатацию в рамках проекта

В соответствии с планировкой цеха заказчика, техническими характеристиками изделия и требованиями к производительности печь Rexin была спроектирована по индивидуальному заказу, произведена механическим способом и прошла полное тестирование перед поставкой. Для соответствия российским стандартам промышленной сертификации были проведены испытания на герметичность, равномерность температуры и моделирование непрерывной работы.

Наша зарубежная команда инженеров выполнила монтаж на месте, разметку трубопровода, отладку схем и тестирование системных соединений. Профессиональная оптимизация градиентов депарафинизации, температур спекания, времени выдержки и кривых охлаждения позволила устранить внутреннюю пористость и дефекты деформации, что помогло заказчику получить местную сертификацию качества продукции высокоточной порошковой металлургии.

Эксплуатационные преимущества после запуска оборудования

1. Значительное повышение квалификации продукции

После официальной эксплуатации дефекты, связанные с остатками связующего и внутренней пористостью, полностью устраняются. Доля брака снижается с 7% до менее чем 0,8%. Высокая точность размеров и стабильные механические свойства позволяют заказчику обеспечивать высокое качество последующих заказов на автомобильное и прецизионное производство.

2. Повышение эффективности производства и снижение энергопотребления

Интегрированный процесс спекания сокращает время изготовления одной партии на 40%. Оптимизированная система рекуперации тепла и интеллектуальная система контроля температуры сокращают общее энергопотребление на 26%. Оборудование устраняет первоначальную нехватку производственных мощностей и обеспечивает стабильное крупносерийное массовое производство.

3. Сверхустойчивая работа в холодную погоду и низкие затраты на техническое обслуживание

Конструкция, устойчивая к экстремальным температурам, обеспечивает стабильную работу в течение всего года с чрезвычайно низким уровнем отказов. Интегрированная модульная конструкция снижает износ компонентов и частоту технического обслуживания, что эффективно снижает долгосрочные эксплуатационные расходы на российских заводах по производству ТЧ.

Вывод

Этот проект российской печи для вакуумной депарафинизации в области порошковой металлургии в полной мере подтверждает преимущества печи Rexin в производстве специализированного оборудования для спекания высокого класса и технологии адаптации к экстремальным климатическим условиям. По сравнению с обычными сетчатыми ленточными печами и стандартными агломерационными машинами RBO, специально разработанное вакуумное интегрированное решение полностью устраняет неполадки депарафинизации, деформацию деталей, нестабильную работу и проблемы с высоким энергопотреблением.

Для российских и евразийских предприятий порошковой металлургии, повышающих стандарты производства, индивидуальныевысокоточные вакуумные печи спеканияявляются идеальным выбором для стабилизации качества продукции, увеличения производственных мощностей и снижения общих производственных затрат, что в значительной степени способствует модернизации местной промышленности порошковой металлургии.
