Печь для спекания с быстрым охлаждением RBO и стандартная сетчатая ленточная печь | Сравнение производства PM и MIM

Разница между стандартной сетчатой ленточной печью для спекания порошковой металлургии и встроенной печью для спекания с быстрым отжигом и быстрым охлаждением RBO

1. Общий обзор процесса спекания

Спекание является наиболее важным процессом в порошковой металлургии (ПМ) и производстве МИМ, непосредственно определяющим стабильность размеров заготовки, качество поверхности, механические свойства и производительность при массовом производстве. На протяжении десятилетий стандартные печи для спекания с сетчатой лентой служили для производства основных компонентов из черных металлов, в то время как модернизированная печь для спекания с быстрой депарафинизацией и быстрым охлаждением RBO (Rapid Burn-Off) стала основным оборудованием для производства высокоточных высококачественных деталей из нержавеющей стали и автомобильных деталей из ПМ.

Многие производители затрудняются с выбором оборудования, сбитые с толку различиями в эффективности депарафинизации, производительности охлаждения, производственных мощностях, эксплуатационных расходах и применимых сценариях. В этой статье приводится полное профессиональное сравнение конструктивных решений, технологии обработки, энергопотребления, затрат на техническое обслуживание, технических параметров и примеров реальных зарубежных проектов, которые помогут вам выбрать наиболее подходящую печь для спекания для долгосрочного стабильного производства.

2. Основное техническое определение

2.1 RBO (Rapid Burn-Off) Быстрая депарафинизация Специальная секция депарафинизации при сжигании при высокой температуре, разработанная специально для пресс-форм PM green. Благодаря принудительной циркуляции при высокой температуре быстро разлагаются и выгорают внутренние смазочные материалы, включая парафин и стеарат цинка. Этот механизм значительно повышает скорость депарафинизации и обеспечивает тщательное удаление воска без накопления остаточного нагара.

2.2 Технология принудительного быстрого охлаждения, оснащенная системой охлаждения с водяной рубашкой и системой охлаждения с циркулирующей защитной атмосферой. Скорость охлаждения достигает ≥2 ℃/с, что позволяет быстро преодолеть опасный температурный диапазон 850 ℃ ~ 500 ℃. Это эффективно предотвращает охрупчивание материала, осаждение углерода и межкристаллитную коррозию, стабилизируя механические характеристики и яркость поверхности спеченных деталей.

3. Основные структурные различия

3.1 Отличие системы депарафинизации

Стандартная сетчатая ленточная печь: Использует простую зону депарафинизации с предварительным низкотемпературным нагревом, основанную на медленном естественном нагреве и постепенном испарении смазочного материала. Низкая скорость депарафинизации приводит к накоплению паров воска внутри печи, что легко приводит к образованию нагара, образованию пузырьков на заготовке, образованию пузырей и растрескиванию дефектов при массовом производстве.

Встроенная печь для спекания RBO: Оснащена независимой двухзонной газовой системой депарафинизации прямого горения RBO. Она оснащена высокотемпературными радиационными трубками и направленной продувкой воздушным потоком, что позволяет мгновенно удалять пары парафина за счет отвода парафина под отрицательным давлением. Однократная тщательная депарафинизация полностью устраняет остаточный нагар и устраняет дефекты, возникающие при традиционной депарафинизации.

3.2 Разница в системе охлаждения

Стандартная сетчатая ленточная печь: Использует естественное медленное охлаждение и простое охлаждение на открытом воздухе с низкой скоростью охлаждения - всего 0,3 ~ 0,8 ℃/с. Заготовки остаются в зоне высокотемпературного окисления в течение длительного времени. Длительное воздействие высоких температур легко приводит к появлению поверхностной ржавчины на деталях из нержавеющей стали и неравномерной, нестабильной твердости на деталях из железа.

Печь быстрого охлаждения RBO: Оснащена независимой полностью герметичной камерой охлаждения с водяной рубашкой и принудительным теплообменом, обеспечивающим циркуляцию азота. Сверхбыстрая скорость охлаждения быстро достигает критической температуры хрупкости, препятствует межкристаллитному осаждению и окислению, улучшает антикоррозийные свойства поверхности и значительно улучшает стабильность механических свойств.

3.3 Конструктивные отличия топочной камеры

Стандартная сетчатая ленточная печь: используется традиционная конструкция муфельной трубы. Остатки депарафинизированного воска прочно прилипают к внутренней стенке муфельной трубы, что затрудняет ежедневную очистку, частое загрязнение и требует длительного технического обслуживания.

Печь быстрого охлаждения RBO: Усовершенствованная конструкция встроенного пода без муфеля. Депарафинизированный осадок автоматически оседает на дно печи, что облегчает очистку и ежедневное обслуживание. Оптимизированная конструкция обеспечивает непрерывное крупномасштабное производство в течение 24 часов и продлевает срок службы печи.

4. Сравнение технологических процессов, производительности и качества

4.1 Производственный цикл и мощность

Встроенная печь для спекания RBO оптимизирует весь производственный процесс, сокращая полный производственный цикл на 20-35% и увеличивая производительность одной машины более чем на 30%. В отличие от этого, стандартные сетчатые ленточные печи ограничены низкой скоростью вращения ленты и неэффективным процессом депарафинизации и охлаждения, что приводит к низкой производительности за одну смену и не позволяет выполнять большие объемы заказов.

4.2 Качество готовой продукции

Производительность печи RBO: отсутствие углеродистых отложений, отличная стабильность размеров и равномерное распределение твердости. Детали из нержавеющей стали не подвержены межкристаллитной коррозии и поверхностному окислению. Для большинства стандартных прецизионных деталей вторичную закалку можно не проводить, что упрощает производственный процесс и снижает производственные затраты.

Стандартная производительность печи: Неполная депарафинизация легко приводит к образованию пузырьков, обугливанию и обезуглероживанию. Заготовки из нержавеющей стали после спекания подвержены коррозии и обесцвечиванию. Вторичная термообработка является обязательной для восстановления дефектных свойств, что увеличивает частоту переделок и трудозатраты.

4.3 Применимый ассортимент продукции

Стандартная сетчатая ленточная печь: Подходит для изготовления деталей конструкций из черных металлов низкой точности, втулок, пропитанных маслом низкой плотности, и мелкосерийного производства обычной порошковой металлургии со слабыми требованиями к качеству.

Печь для быстрой депарафинизации и быстрого охлаждения RBO: Специально разработана для высокоточного производства, включая компоненты из нержавеющей стали PM, высокоточные трансмиссионные механизмы, детали для литья под давлением MIM, детали из железа высокой плотности, аксессуары для компрессоров и прецизионные механические детали для автомобилей.

4.4 Потребление энергии, затраты на эксплуатацию и техническое обслуживание

Печь RBO оснащена интеллектуальной системой контроля температуры с зонированием, что позволяет снизить потребление энергии на единицу продукции. Несмотря на увеличение первоначальных затрат на закупку и занимаемой площади, она отличается высокой степенью автоматизации, стабильной работой и меньшим количеством заменяемых расходных материалов, что эффективно снижает долгосрочные производственные затраты.

Стандартная печь: низкая стоимость начального оборудования и простота ежедневной эксплуатации. Однако устаревший технологический процесс приводит к высокому уровню брака, частым переделкам и постоянным потерям расходных материалов, что приводит к увеличению скрытых эксплуатационных расходов при долгосрочном массовом производстве.

5. Обзор оборудования и полные технические параметры

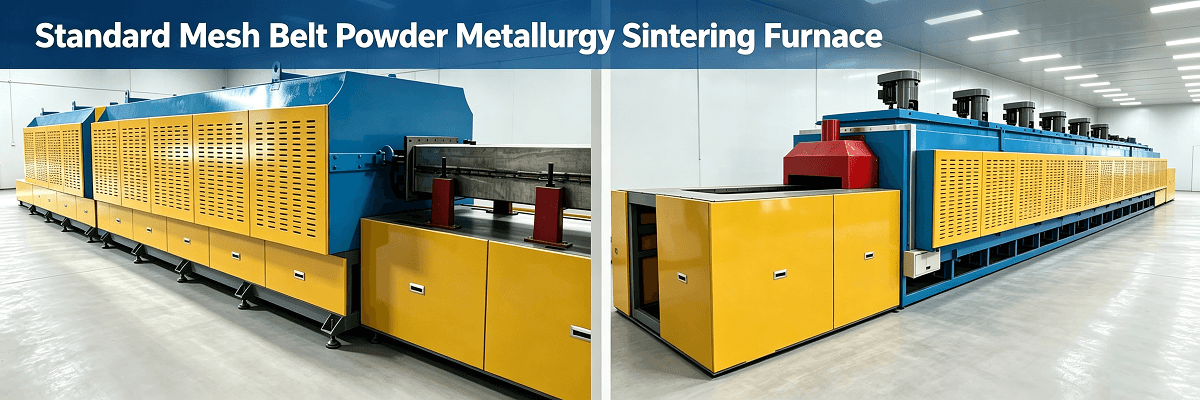

5.1 Стандартная печь для спекания сетчатой ленты непрерывного действия

Введение в оборудование

Стандартная печь для спекания с сетчатой лентой непрерывного действия имеет линейную схему непрерывного производства: зона предварительного нагрева подачи → зона простой депарафинизации → зона высокотемпературного спекания → зона естественного охлаждения. В ней заготовки непрерывно транспортируются по сетчатой ленте из нержавеющей стали, а в качестве защитной атмосферы используется газообразный раствор азота и аммиака. Он обеспечивает только базовую депарафинизацию и медленное воздушное охлаждение, что позволяет массово производить недорогие детали для порошковой металлургии черных металлов. Он широко известен благодаря низкой стоимости изготовления и простоте эксплуатации.

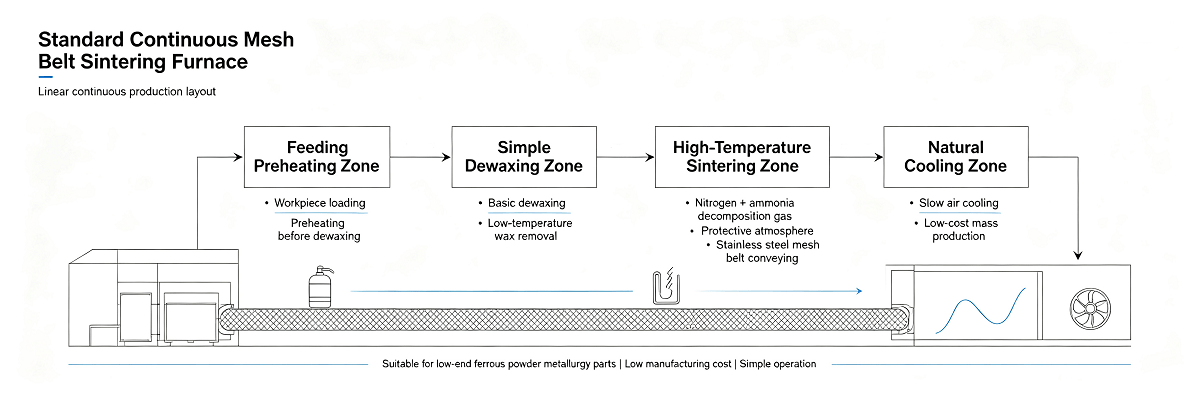

Технологическая схема печи для спекания сетчатой ленты

Преимущества и недостатки

Плюсы: Низкие затраты на оборудование, простота эксплуатации и обслуживания, компактная площадь, устойчивость к обычному нестандартному производству.

Недостатки: Неполная депарафинизация, низкая скорость охлаждения, легко образуются нагар и ржавчина, низкая производительность, не удается выполнить требования к точности и защите от окисления нержавеющей стали и высокоточных компонентов.

5.2 Встроенная печь для спекания с быстрой депарафинизацией и быстрым охлаждением RBO

Введение в оборудование

Интегрированная агломерационная печь RBO для депарафинизации с быстрым отжигом и закрытым водяным охлаждением - это модернизированное оборудование непрерывного спекания высокого класса для прецизионных производств PM и MIM. Вся производственная линия разделена на зону подачи → независимые зоны двойной депарафинизации RBO → зону предварительного нагрева → четыре зоны высокотемпературного спекания → зону быстрого охлаждения с закрытым водяным охлаждением.

Конструкция подины без муфеля и технология депарафинизации газоимпульсным методом прямого обжига позволяют мгновенно удалять пары парафина за счет всасывания под отрицательным давлением. Система быстрого охлаждения atmosphere с закрытой водяной рубашкой обеспечивает сверхбыстрое охлаждение в опасных температурных зонах. Это профессиональное специализированное оборудование для изготовления высокоточных деталей из нержавеющей стали, автомобильных шестерен, компонентов MIM и изделий из высокоточной порошковой металлургии высокой плотности.

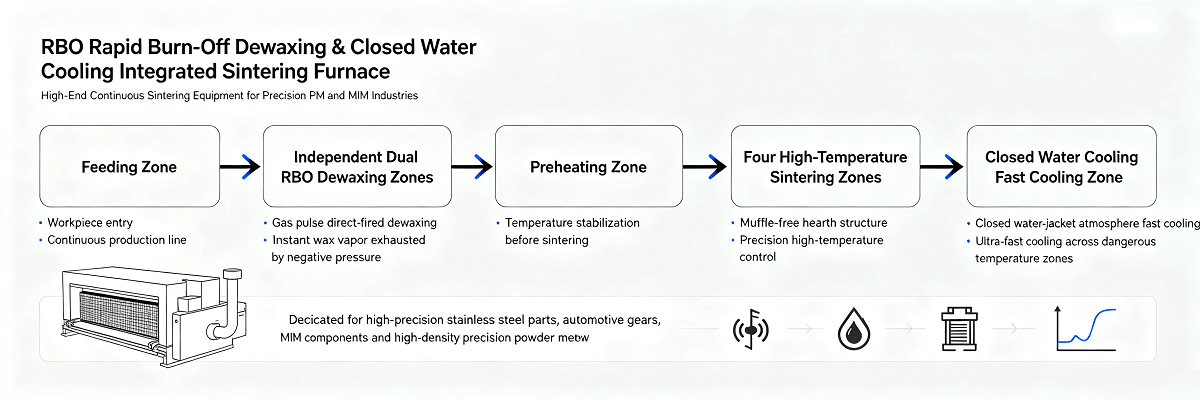

Технологическая схема интегрированной печи для спекания RBO

Основные преимущества

• Тщательная депарафинизация RBO Rapid: устраняет пузырьки и дефекты, связанные с остатками углерода, стабилизирует точность размеров и значительно снижает процент брака продукции.

• Профессиональное принудительное быстрое охлаждение: Обход температурного диапазона межкристаллитной коррозии при температуре 850 ℃ ~ 500 ℃ обеспечивает защиту деталей из нержавеющей стали от ржавчины, а деталей из железа - равномерную и стабильную твердость.

• Конструкция пода без муфеля: автоматическое осаждение остатков депарафинизации, удобная очистка и техническое обслуживание, более длительный срок службы печи.

• Высокая степень автоматизации и высокая производительность: Поддержка долгосрочного 24-часового непрерывного массового производства высокоточных компонентов для порошковой металлургии.

6. Полная таблица сравнения технических параметров

7. Реальные примеры зарубежных проектов

Пример 1: Проект модернизации завода MIM по производству нержавеющей стали в Таиланде

Тайский завод прецизионного оборудования MIM, ориентированный на экспорт, специализируется на производстве электронных и медицинских компонентов из нержавеющей стали. Первоначально на заводе были внедрены стандартные печи для спекания с сетчатой лентой, но возникли постоянные проблемы с качеством и производительностью. Неполная естественная депарафинизация привела к образованию нагара и пузырьков, а медленное естественное охлаждение привело к окислению и обесцвечиванию нержавеющей стали. Доля брака в 7-9% и дополнительный процесс ручной полировки серьезно ограничили возможности по доставке заказа.

Повышение производительности после модернизации печи RBO

После замены встроенной печи спекания ReXin RBO для быстрой депарафинизации и быстрого охлаждения независимая газовая система депарафинизации RBO полностью устранила остаточные углеродистые дефекты. Герметичная система принудительного быстрого охлаждения полностью исключила окисление нержавеющей стали. Процент брака готовой продукции снизился до 1,8%, процесс вторичной полировки был полностью отменен, а производственные мощности в одну смену увеличились на 36%, что полностью соответствует высоким стандартам, предъявляемым к экспортным заказам.

Пример 2: Проект по производству прецизионных автомобильных редукторов во Вьетнаме

Вьетнамский производитель автомобильных компонентов специализируется на производстве высокопрочных чугунных трансмиссионных передач для сборки автомобилей. При использовании традиционных печей спекания низкая скорость охлаждения приводила к разбросу значений твердости и нестабильным допускам по размерам. Неквалифицированная последовательность приводила к частым сбоям при сборке и высокой частоте переделок, что не соответствовало стандартам качества автомобильных производителей.

Фактический эффект от эксплуатации

Тщательная сегментная депарафинизация в печи RBO обеспечивает внутреннюю чистоту заготовок зубчатых колес высокой плотности без дефектов, связанных с примесями. Технология сверхбыстрого охлаждения стабилизирует микроструктуру и механические свойства материала. Все готовые зубчатые колеса имеют одинаковую твердость и точные допуски по размерам, полностью соответствуют стандартам серийной сборки автомобилей и обеспечивают стабильное 24-часовое непрерывное массовое производство.

Пример 3: Массовое производство втулок из обычного чугуна (применение в стандартной печи)

Для производителей, специализирующихся на изготовлении втулок на основе железа с низкой плотностью, пропитанных маслом, и обычных конструкционных деталей с низкими требованиями к точности и поверхности, стандартные печи для спекания с сетчатой лентой остаются наиболее экономичным выбором. Благодаря небольшим первоначальным инвестициям, простоте эксплуатации и стабильной производительности он идеально подходит для производства недорогих деталей из обычной порошковой металлургии без ненужных затрат.

>>> Машиностроительный завод Rexin Больше проектов

8. Руководство по выбору профессионального оборудования

8.1 Выберите стандартную печь для спекания с сетчатой лентой, если:

В основном вы производите обычные конструкционные детали из железа низкой плотности и втулки, пропитанные маслом, при ограниченном бюджете оборудования, небольших и среднесерийных объемах производства и низких требованиях к точности обработки деталей, чистоте поверхности и стойкости к окислению.

8.2 Выберите печь для спекания с быстрой депарафинизацией и быстрым охлаждением RBO, если:

Ваша линейка продуктов включает детали для порошковой металлургии из нержавеющей стали, компоненты для MIM-инжекции, высокоточные шестерни, прецизионные детали для автомобилей и компрессоров. Если вы стремитесь к сверхнизкому уровню брака, стабильному качеству продукции, непрерывному производству крупными партиями и долгосрочной конкурентоспособности бренда, встроенная печь RBO - это обязательное оптимальное решение.

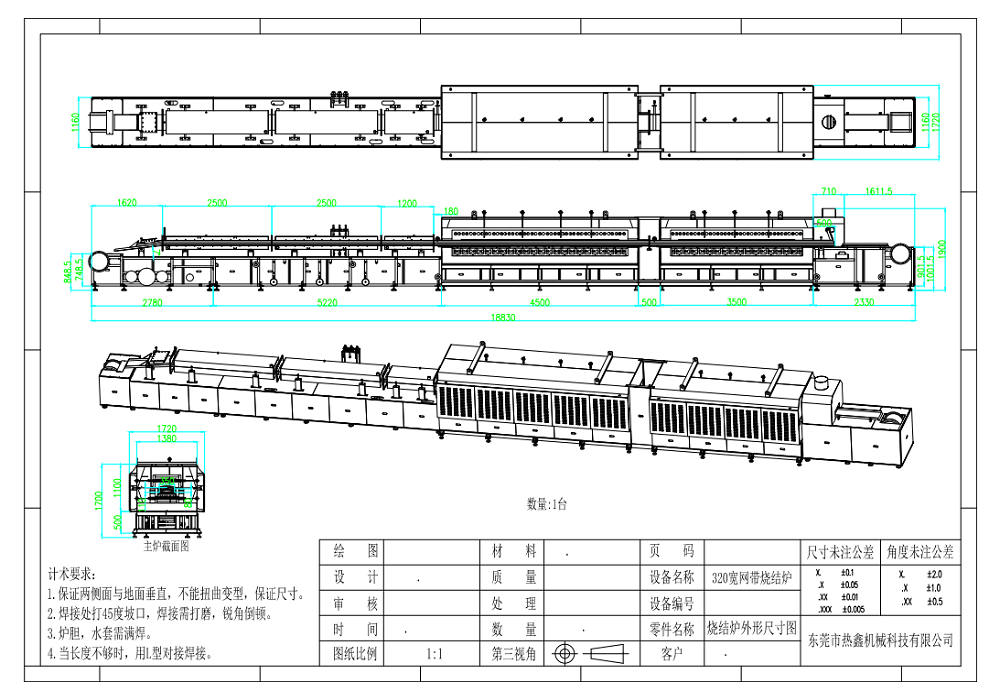

Чертежи печей для спекания в порошковой металлургии

9. Заключение

Разница между стандартными агломерационными печами и печами RBO заключается не только в конструктивном решении, но и в фундаментальных усовершенствованиях логики депарафинизации, механизма охлаждения, эффективности производства и контроля качества. Стандартные печи адаптируются к малобюджетному и нестандартному обычному производству, в то время как печи быстрого охлаждения RBO решают основные проблемы, связанные с углеродистыми остатками, окислением, нестабильной твердостью и низкой производительностью при прецизионном производстве PM и MIM.

Оборудование ReXin специализируется на разработке индивидуальных решений для печей спекания для мировых производителей порошковой металлургии и MIM-материалов. Мы осуществляем профессиональный подбор оборудования, оптимизацию процессов и полное послепродажное обслуживание в соответствии с материалом вашей заготовки, допусками по размерам, почасовой производительностью и планировкой цеха.

Не стесняйтесь присылать нам свои производственные параметры, наша команда инженеров предоставит бесплатное индивидуальное техническое предложение в течение 24 часов
