Закалочная печь коробчатого типа - это профессиональное оборудование для термообработки периодического действия, специально разработанное для обработки металла методом отпуска. Она широко используется для оптимизации механических свойств металлических заготовок после закалки, ковки, литья и сварки. В отличие от печей непрерывного действия с сетчатой лентой и туннельных печей, подходящих для массового стандартизированного производства, коробчатая печь для отпуска имеет независимую обработку в закрытой камере, которая может гибко адаптироваться к небольшим партиям, разнообразным сортам и крупным тяжелым заготовкам. Он решает распространенные в промышленности проблемы хрупкости металла, чрезмерной твердости, внутренних остаточных напряжений и легкой деформации после закалки и является основным устройством для термообработки в прецизионном производстве, автомобилестроении, аэрокосмической промышленности и машиностроении.

Закалка является необходимым этапом последующей термообработки металла. Закалка может значительно повысить твердость и прочность металла, но она также повышает хрупкость материала и создает огромные внутренние напряжения, приводящие к растрескиванию заготовки и выходу ее из строя в процессе эксплуатации. Печь для отпуска коробчатого типа обеспечивает точный контроль температуры и равномерную теплопроводность за счет нагрева по замкнутому циклу и выдержки при постоянной температуре, эффективно снимая внутреннее напряжение, повышая прочность и пластичность металла и стабилизируя точность размеров готовых деталей. Благодаря своей исключительной гибкости, стабильности и экономичности, это оборудование стало предпочтительным для большинства средних и малых перерабатывающих предприятий, а также для производственных линий крупных предприятий по индивидуальному заказу.

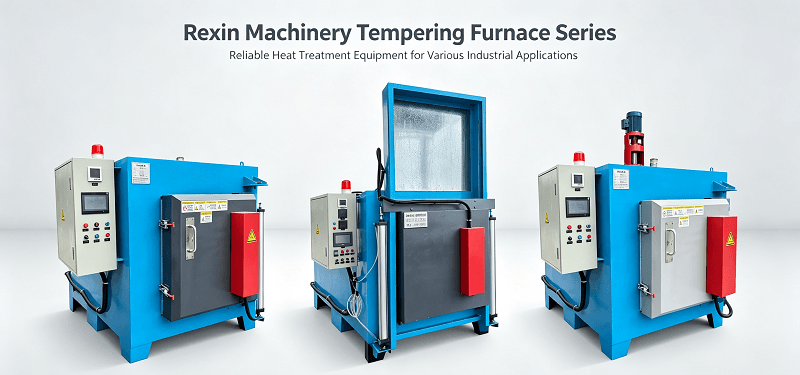

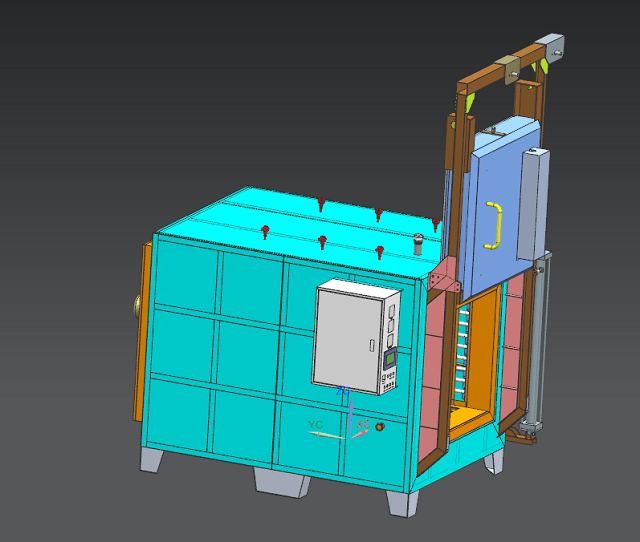

Печь для закалки с подъемной дверцей коробчатого типа

Профессиональная печь для закалки с подъемной дверцей с герметичным уплотнением и точным контролем температуры. Подходит для закалки металлических заготовок больших размеров и специальной формы в тяжелых промышленных условиях.

Просмотр продукта

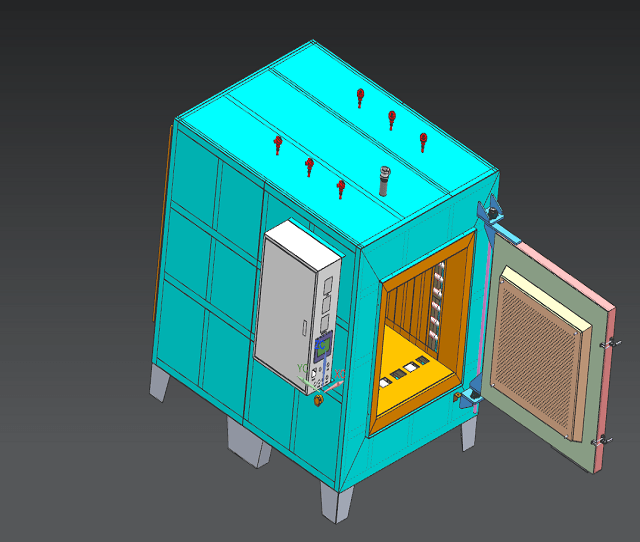

Темперирующая печь коробчатого типа с боковым открыванием дверцы

Высокоэффективная печь для отпуска с боковым открыванием, экономичная и простая в обслуживании. Идеально подходит для отпуска мелких и средних механических деталей и формовочных форм из металла.

Просмотр продукта

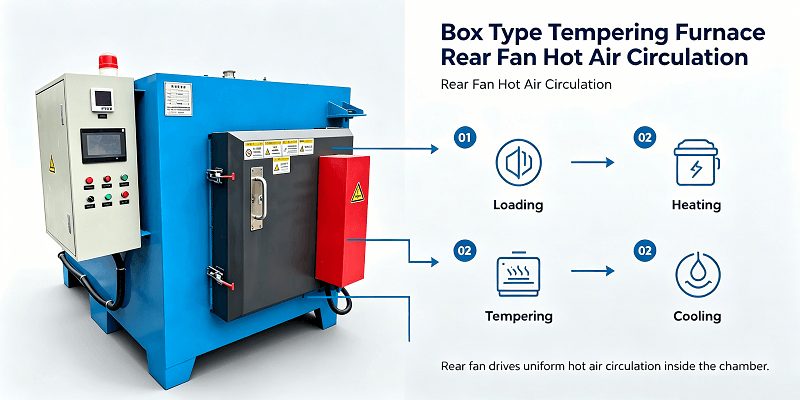

Принцип работы печи для отпуска коробчатого типа

Принцип работы печи для темперирования коробчатого типа основан на стандартной трехступенчатой логике термообработки: нагрев, выдержка при постоянной температуре и естественное/принудительное охлаждение, что обеспечивается точным электрическим управлением и технологией циркуляции горячего воздуха для обеспечения высокого качества процесса темперирования.

Во-первых, этап нагрева: в оборудовании используются высококачественные резистивные нагревательные элементы или системы газового обогрева с лучистыми трубками для быстрого повышения внутренней температуры камеры печи до заданной температуры отпуска (150°C–700°C). Интеллектуальная система управления ПЛК и высокочувствительные термопары контролируют температуру в режиме реального времени, чтобы избежать перегрева или отклонения температуры.

Во-вторых, этап выдержки: это основное звено, обеспечивающее качество закалки. Печь поддерживает постоянную температуру в течение 2-8 часов в зависимости от материала, размера и толщины заготовки. Оснащенное системой циркуляции горячего воздуха, оборудование обеспечивает трехмерную равномерную теплопроводность, гарантируя, что тепло полностью проникает в сердцевину толстых и сложных заготовок, устраняя неравномерную твердость и локальные размягчения.

Третий этап - охлаждение: после завершения цикла отпуска заготовка медленно охлаждается в печи или с помощью регулируемой подачи воздуха. Медленное охлаждение эффективно предотвращает возникновение вторичных напряжений, стабилизирует микроструктуру металла и, в конечном итоге, позволяет получить заготовки со сбалансированной твердостью, вязкостью и стабильностью размеров.

Принципиальная схема темперирующей печи коробчатого типа и конструктивный принцип работы

Принципиальная схема стандартной печи для отпуска коробчатого типа наглядно отражает ее внутреннюю структуру и логику теплопередачи. Основная конструкция в основном включает корпус печи, слой теплоизоляции, нагревательный элемент, систему циркуляции горячего воздуха, стойку для загрузки заготовок, датчик определения температуры и интеллектуальный шкаф управления. Все конструктивные элементы взаимодействуют друг с другом для реализации замкнутого, равномерного и интеллектуального процесса закалки, который является основной гарантией стабильного качества термообработки деталей.

Схема работы и описание конструктивных функций: Во-первых, изолированный корпус печи образует закрытую камеру для термообработки, что изолирует внешнюю температуру и снижает теплопотери. Слой теплоизоляции высокой плотности внутри корпуса удерживает внутреннее тепло и повышает эффективность использования энергии. Нагревательные элементы, равномерно расположенные сверху, сбоку и снизу камеры, вырабатывают стабильную тепловую энергию после включения питания. Приводимый в движение циркуляционным вентилятором, расположенным в верхней части печи, горячий воздух формирует трехмерный циркулирующий поток воздуха в закрытой камере, что устраняет температурные зоны затухания и обеспечивает общий равномерный нагрев заготовок, размещенных на загрузочной решетке.

В течение всего процесса высокоточные датчики с термопарами в режиме реального времени собирают данные о температуре печи и передают их обратно в шкаф управления PLC. Система автоматически регулирует мощность нагрева в соответствии с заданными параметрами процесса для поддержания постоянной температуры замачивания. После завершения процесса темперирования оборудование регулирует скорость вращения вентилятора и степень герметизации печи, чтобы обеспечить постепенное или принудительное охлаждение. Полностью закрытый циркуляционный нагрев и интеллектуальная система регулирования температуры являются основной причиной того, что коробчатые печи для темперирования обладают более высокой точностью обработки и большей стабильностью, чем обычное оборудование для термообработки открытого типа.

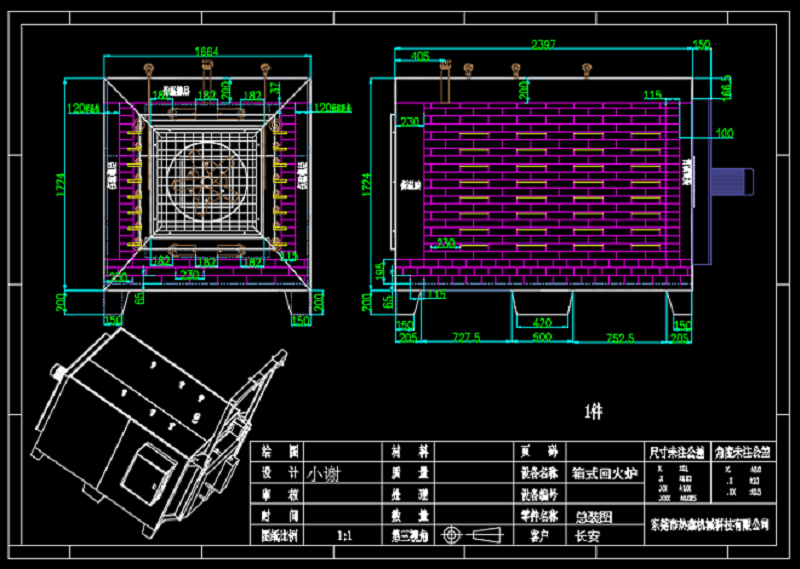

Чертежный проект печи для закалки коробчатого типа

Герметичная и теплоизоляционная конструкция: Полностью сварной корпус печи, высокотемпературное уплотнение дверцы и многослойное сохранение тепла. Эффективно снижает тепловыделение, изолирует наружный холодный воздух и поддерживает стабильную температуру печи.

Трехмерная система циркуляции горячего воздуха: с верхним циркуляционным вентилятором и симметричным расположением воздуховодов. Устраняет температурные "мертвые зоны", обеспечивает равномерный нагрев во всей камере и стабильную точность темперирования.

Интеллектуальное управление и защита безопасности: Оснащен стандартным управлением с помощью ПЛК и независимыми контурами определения температуры. Оснащен защитой от перегрева и отключения питания для обеспечения безопасной и надежной работы в течение длительного времени.

Основные характеристики принципиальной схемы: 1. Шкаф управления (Настройка параметров и регулирование температуры по замкнутому циклу); 2. Циркуляционный вентилятор (Равномерная конвекция горячего воздуха); 3. Нагревательный элемент (Стабильная подача тепла); 4. Слой теплоизоляции (Сохранение тепла и энергосбережение); 5. Камера печи и Стеллаж для заготовок (рабочее пространство); 6. Термопара (контроль температуры в режиме реального времени); 7. Дверца печи и уплотнительная лента (Теплоизоляция и закрытая обработка).

Принципиальная схема ядра Ключевые обозначения

Сравнение технических параметров печи для отпуска коробчатого типа

Различные типы коробчатых закалочных печей соответствуют различным сценариям обработки и металлическим материалам. В следующей таблице приведено наглядное сравнение основных параметров и областей применения основных моделей, что помогает промышленным пользователям выбрать необходимое оборудование.:

Основные преимущества печи для отпуска коробчатого типа

По сравнению с печами непрерывного действия, тележечными печами и другим оборудованием для термообработки, печи коробчатого типа обладают незаменимыми комплексными преимуществами в промышленной обработке, которые являются ключевыми причинами их широкого применения на рынке:

1. Высокая гибкость обработки и широкая совместимость

Печь для темперирования в коробчатом исполнении работает в независимом режиме серийной обработки без каких-либо ограничений по ритму производства. Она может быть адаптирована для производства опытных образцов сверхмалых партий, обработки небольших партий по индивидуальному заказу и массового производства крупных партий. Он может обрабатывать небольшие прецизионные детали, такие как болты и шестерни, а также крупные сверхпрочные заготовки, такие как принадлежности для горного оборудования и детали конструкций аэрокосмической промышленности, решая проблему единичного применения традиционных печей непрерывного действия.

2. Точный контроль температуры и стабильное качество обработки

Оснащенное интеллектуальной системой постоянного контроля температуры PID и высокоточным устройством контроля температуры термопары в режиме реального времени, оборудование осуществляет регулировку температуры по замкнутому циклу. Встроенная система циркуляции горячего воздуха обеспечивает равномерную температуру в каждом углу камеры печи, эффективно предотвращая деформацию заготовки, образование трещин, неравномерную твердость и другие проблемы с качеством. Каждая партия отличается высокой технологичностью, что полностью соответствует строгим стандартам качества IATF 16949, принятым в аэрокосмической и других отраслях промышленности.

3. Низкие эксплуатационные расходы и высокая эффективность энергосбережения

Корпус печи изготовлен из огнеупорных изоляционных материалов высокой плотности, что эффективно снижает теплопотери и улучшает теплоизоляционные характеристики. По сравнению с печами непрерывного действия, которые нуждаются в длительном предварительном нагреве и непрерывной работе, бокс-темперирующие печи можно запускать и останавливать в любое время в соответствии с производственными потребностями, что значительно снижает недопустимое энергопотребление. Кроме того, оборудование имеет простую конструкцию, низкую частоту отказов и низкие ежедневные затраты на техническое обслуживание, что эффективно снижает общие производственные затраты предприятий.

4. Простота в эксплуатации и высокая безопасность

Интеллектуальный интерфейс взаимодействия человека и машины поддерживает настройку скорости нагрева, времени поддержания постоянной температуры и режима охлаждения с помощью одной клавиши, а также функции автоматической регулировки температуры и сигнализации о перегреве. Он оснащен защитой от отключения питания, теплоизоляцией и устройствами защиты от протечек, что позволяет избежать несчастных случаев в процессе производства. Обычные операторы могут овладеть навыками работы после простого обучения при низких затратах на рабочую силу.

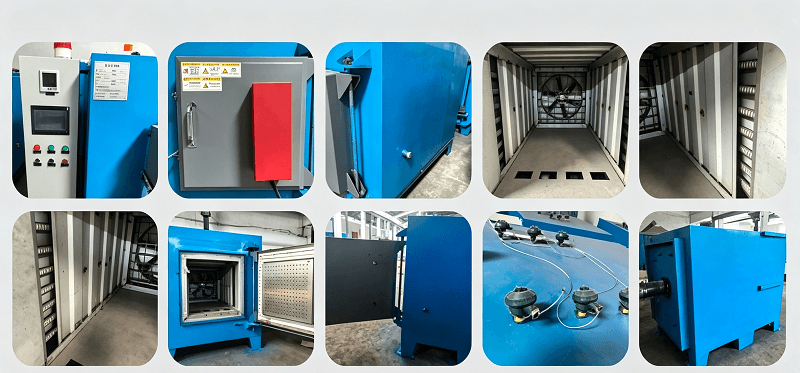

Детали изделий печи для закалки коробчатого типа

Профессиональные вспомогательные услуги для печи темперирования коробчатого типа

В дополнение к высококачественному оборудованию, стандартизированные вспомогательные услуги и полный цикл обслуживания являются основной гарантией стабильного производства для пользователей. Профессиональные производители печей для темперирования коробчатого типа предоставляют комплексные услуги на протяжении всего жизненного цикла, включая предпродажное, сервисное и послепродажное обслуживание:

1. Предпродажное индивидуальное консультационное обслуживание

В соответствии с материалами обрабатываемых деталей, размерами, требованиями к производительности и стандартами обработки профессиональные инженеры бесплатно подбирают оборудование, настраивают параметры и разрабатывают производственную схему. Для заготовок особой формы и особых технологических требований мы можем настроить нестандартный размер камеры печи, систему нагрева и программу управления, чтобы оборудование идеально соответствовало производственному сценарию пользователя.

2. Услуги по монтажу и вводу в эксплуатацию на месте

После поставки оборудования профессиональные инженеры по послепродажному обслуживанию отправятся на завод пользователя для установки на месте, подключения проводов, ввода в эксплуатацию и отладки оборудования. Перед началом официального производства мы проводим тестовый запуск станка и пробную обработку заготовки, чтобы убедиться, что точность измерения температуры оборудования, эффективность работы и качество обработки соответствуют стандартам, а также заранее устранить скрытые опасности для оборудования.

3. Техническое обучение и руководство по эксплуатации

Проводим бесплатное профессиональное обучение операторов и обслуживающего персонала пользователей, включая технические характеристики оборудования, настройку технологических параметров, методы ежедневного технического обслуживания и устранение распространенных неисправностей. Мы предоставляем электронные руководства по эксплуатации и обучающие видеоматериалы, чтобы пользователи могли самостоятельно выполнять эксплуатацию оборудования и ежедневное техническое обслуживание.

4. Долгосрочное послепродажное обслуживание и поставка запасных частей

Обеспечьте долгосрочное гарантийное обслуживание и пожизненную техническую поддержку. В случае выхода оборудования из строя техническая команда быстро отреагирует и предоставит дистанционное руководство или услуги по техническому обслуживанию на месте. Мы запасаем достаточное количество оригинальных нагревательных элементов, термопар, контроллеров и других запасных частей для обеспечения быстрой замены и минимизации потерь от простоя производства для пользователей.

Промышленные индивидуальные решения для темперирующей печи коробчатого типа

Печи для отпуска коробчатого типа, ориентированные на дифференцированные технологические проблемы различных отраслей промышленности, предоставляют специализированные профессиональные решения для термообработки, позволяющие решать различные проблемы качества и эффективности производства на предприятиях:

1. Раствор для закалки автомобильных деталей

Для изготовления автомобильных редукторов, коленчатых и распределительных валов, пружин подвески и других основных деталей мы используем среднетемпературные печи для закалки в коробках с точным контролем температуры. Стремясь решить проблему легкого растрескивания зубьев и усталостного разрушения зубчатых колес после закалки, мы разработали процесс выдержки при постоянной температуре 380 °C–450 ° C для эффективного снятия внутренних напряжений, повышения усталостной стойкости и стабильности размеров деталей, а также удовлетворения требований к высокой точности и долговечности. вспомогательные детали для автомобилей.

2. Решение для закалки инструмента и штампа

Низкотемпературные коробчатые печи для закалки, предназначенные для изготовления пресс-форм из высокоуглеродистой и легированной стали, режущего инструмента и сверл, оснащены технологией вторичного отпуска. Он сохраняет высокую твердость деталей инструмента, устраняя при этом напряжение при закалке, предотвращая растрескивание инструмента и его износ при работе с высокой интенсивностью, а также значительно продлевая срок службы пресс-форм и инструментов. Он подходит для мелкосерийной и многопрофильной обработки инструментов на заводах по обработке металлоизделий.

3. Решение для изготовления прецизионных деталей в аэрокосмической промышленности

Для изготовления деталей аэрокосмических конструкций, аксессуаров для шасси и прецизионных деталей двигателей используются высокотемпературные коробчатые печи для закалки со сверхнизкой температурой. Оснащенный системой регистрации данных всего технологического процесса, он обеспечивает отслеживаемый процесс термообработки, соответствует строгим требованиям сертификации качества аэрокосмической промышленности и обеспечивает высокую прочность и безопасность деталей в экстремальных условиях работы.

4. Решение для тяжелой техники и деталей для горнодобывающей промышленности

Для крупногабаритных горных зубьев, гидравлических принадлежностей и высокопрочных болтов машиностроительного оборудования используются индивидуальные крупнокамерные коробчатые печи закалки, позволяющие осуществлять одноразовую пакетную обработку тяжелых заготовок. Процесс медленного охлаждения эффективно предотвращает деформацию крупногабаритных деталей, повышает общую прочность и износостойкость заготовок и адаптируется к условиям работы тяжелого оборудования с высокой нагрузкой и высокой прочностью.

О оборудовании Rexin

Rexin Machinery владеет независимым производственным предприятием, специализирующимся на исследованиях и разработках и производстве печей для отпуска коробчатого типа. Полный ассортимент нашего оборудования для печей для отпуска включает печи для отпуска с боковыми дверцами, печи для отпуска с подъемными дверцами, печи для отпуска с сетчатой лентой и вакуумные печи для отпуска.  >>> Подробнее о нас

Практический пример из реальной промышленной практики

Ведущий производитель деталей для автомобильных трансмиссий в Цзянсу, Китай, долгое время страдал от высокого уровня брака закаленных шестерен. Традиционная печь непрерывного отпуска имела неравномерное распределение температуры, в результате чего 6,8% зубчатых колес имели трещины на поверхности зубьев и отклонения в размерах, что серьезно сказывалось на эффективности производства и качестве выпускаемой продукции.

Для модернизации производственной линии на предприятии были внедрены шесть специальных среднетемпературных печей для темперирования в коробчатом исполнении. Оборудование оснащено системой полной циркуляции горячего воздуха и интеллектуальной системой мониторинга данных, благодаря чему равномерность температуры в камере печи составляет ±5°C. В производственном процессе используется выдержка при постоянной температуре 420°C в течение 4 часов, что соответствует требованиям к обработке зубчатых колес из легированной стали 42CrMo.

После ввода оборудования в эксплуатацию предприятие добилось замечательных результатов: уровень брака продукции снизился с 6,8% до 1,2%, усталостный ресурс автомобильных зубчатых колес увеличился на 28%, а общее энергопотребление при термообработке сократилось на 17%. В то же время гибкий режим пакетной обработки позволяет осуществлять комплексное производство опытных образцов и массовое производство серийно, экономя предприятию затраты на приобретение специального оборудования для опытного производства. Функция регистрации температурных данных в ходе всего технологического процесса также помогает предприятию успешно пройти сертификацию системы качества IATF 16949, что еще больше повышает конкурентоспособность продукции на рынке.

Вывод

Темперирующая печь коробчатого типа - это гибкое, эффективное и недорогое оборудование для термообработки основного материала в современном промышленном производстве. Благодаря гибкому режиму пакетной обработки, точному контролю температуры и стабильному качеству обработки, он решает многие проблемы, такие как однократное применение, высокое энергопотребление и нестабильное качество традиционного оборудования для темперирования. Предоставляя полный цикл профессиональных вспомогательных услуг и специализированные отраслевые решения, она может удовлетворить различные потребности в термообработке в автомобилестроении, аэрокосмической промышленности, производстве инструментов, тяжелом машиностроении и других отраслях промышленности. Для промышленных предприятий, стремящихся к высококачественному, недорогому и гибкому производству, печи для отпуска коробчатого типа являются наиболее экономичным и надежным выбором оборудования для термообработки.
