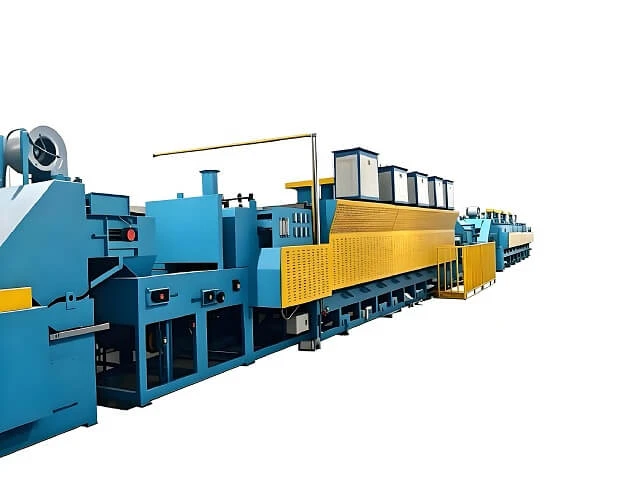

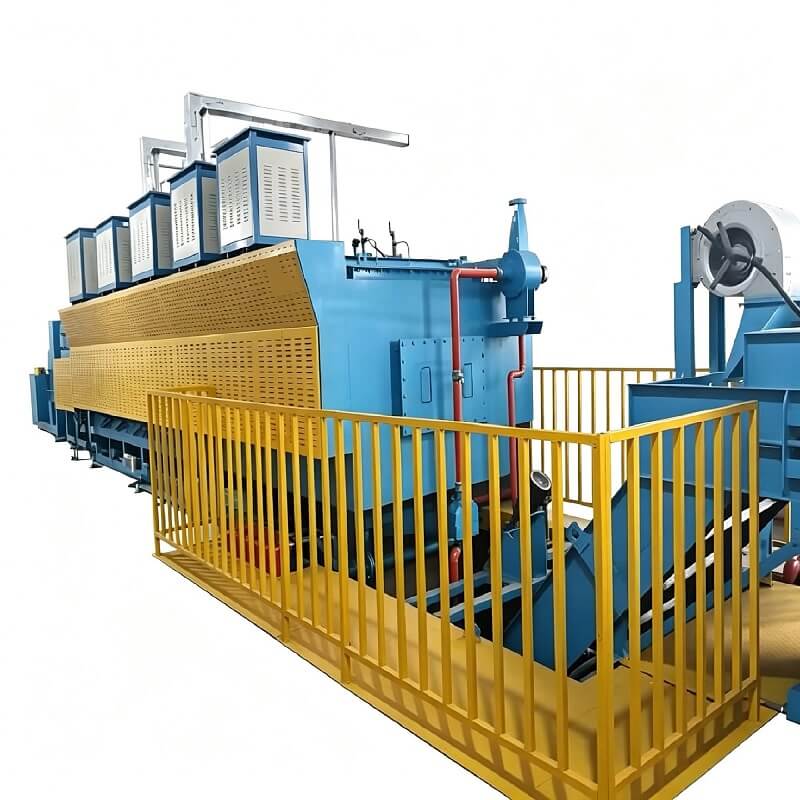

Печь карбонитрирования ленточной роликовой сетки без муфеля для термообработки крепежных деталей

Ленточная карбонитрационная печь с роликовой сеткой без муфеля - это полностью автоматическая линия непрерывной термообработки, специально разработанная для тонкослойного поверхностного упрочнения деталей из тонкой и прецизионной стали.

Исключая традиционную конструкцию муфеля, он использует прямой нагрев излучающей трубки + полноразмерную роликовую несущую сетчатую ленту для транспортировки, совместимую с технологией низкотемпературного карбонитрирования. Он обеспечивает сверхнизкую термическую деформацию, высокую однородную твердость поверхности, зеркально-блестящее покрытие, стабильную износостойкость и коррозионную стойкость, обеспечивая непрерывное 24-часовое массовое автоматизированное производство крепежных изделий, порошковой металлургии, автооборудования и деталей из нержавеющей стали.

Защитная атмосфера, состоящая из смеси метанола, пропана и аммиака, непрерывно подается в камеру печи без муфеля. При низкой температуре 750-880 ℃ атомы активного углерода и азота одновременно диффундируют на поверхность заготовки, образуя тонкий, компактный, износостойкий и антикоррозийный корпус.

Оснащенное многозонным независимым точным ПИД-регулятором температуры, кислородным датчиком с замкнутым контуром регулирования углеродного потенциала и встроенной герметичной системой закалки масла, это оборудование гарантирует постоянную глубину покрытия, нулевое окисление и обезуглероживание, контролируемую деформацию размеров. Конструкция с полнокамерным циркулирующим воздушным потоком обеспечивает сверхбыстрое реагирование на атмосферные условия и исключительную стабильность термообработки в течение длительного времени, отсутствие температурных или газовых мертвых зон внутри печи.

1. Камера энергосберегающей печи без муфеля

Прямой нагрев радиаторной трубки без муфеля обеспечивает равномерное распределение температуры и атмосферы во всей камере, высокую эффективность газообмена и значительное сокращение расхода защитного газа. Отсутствие хрупких запасных частей для муфеля, что значительно снижает затраты на ежедневную эксплуатацию и техническое обслуживание.

2. Полнометражный роликовый транспортер для тяжелых условий эксплуатации

Поддерживающие ролики, распределяющие нагрузку по всей печи, полностью устраняют провисание, отклонение и заклинивание сетчатой ленты при высокой температуре. Стабильная работа позволяет изготавливать тяжелые мелкие детали в штабелях, что значительно увеличивает срок службы сетчатой ленты.

3. Прецизионный интеллектуальный контроль атмосферы и температуры с замкнутым контуром

Многозонная независимая ПИД-регуляция температуры + кислородный датчик, контролирующий содержание углерода в замкнутом контуре в режиме реального времени, что обеспечивает постоянную глубину упаковки и стабильную твердость поверхности в разных партиях. Переключение в один клик для выбора нескольких индивидуальных рецептов термообработки.

4. Антиокислительная завеса с двойным пламенем микро-положительного давления

Двойная противопожарная завеса + небольшое уплотнение печи с избыточным давлением полностью изолируют проникновение внешнего воздуха. Заготовки получаются зеркально блестящими без окисления или обезуглероживания, что исключает вторичное травление, шлифовку и полировку после обработки.

5. Рекуперация отработанного тепла и полностью волокнистая энергосберегающая подкладка

Энергосберегающая футеровка из цельного волокна с высоким содержанием алюминия обеспечивает быстрое повышение температуры и низкое энергопотребление. Соответствующая система рекуперации отработанного тепла и безвредной очистки отходящих газов, энергосберегающая и экологичная для долгосрочного массового производства.

6. Полноавтоматическая интеллектуальная эксплуатация и техническое обслуживание ПЛК

Полное управление блокировкой с сенсорным экраном ПЛК, мониторинг рабочих данных в режиме реального времени, автоматическая сигнализация о неисправностях и полная отслеживаемость производственных данных. Один оператор может управлять всей производственной линией, что сокращает затраты на рабочую силу.

1.Равномерное и стабильное качество термообработки Конструкция с полной циркуляцией газа без муфеля устраняет температурные и атмосферные мертвые зоны, отсутствие мягких пятен и разводов на заготовках, обеспечивает сверхвысокую консистенцию при оптовых заказах.

2.Исключительная экономия энергии и низкие эксплуатационные расходы в долгосрочной перспективе Конструкция без муфеля позволяет экономить более 55% защитного газа, не требуя регулярной замены муфеля; рекуперация отработанного тепла дополнительно снижает затраты электроэнергии и газа при массовом производстве.

3. Конструкция с высокой нагрузкой для бесперебойного массового производства в течение 24 часов Роликовая система распределения нагрузки предотвращает провисание сетчатой ленты, совместима с уложенными друг на друга мелкими деталями и обеспечивает круглосуточное автоматическое непрерывное производство.

4.Низкотемпературное азотирование карбонитом, минимальная деформация Низкотемпературный процесс совместной инфильтрации при температуре 750-880℃ эффективно сдерживает тепловую деформацию тонкостенных, тонких, микроминиатюрных прецизионных компонентов.

5.Яркая поверхность, нулевые затраты на вторичную постобработку Уплотнение под положительным давлением предотвращает окисление и обезуглероживание, зеркальная отделка непосредственно после закалки; не требуется травление, полировка или полировальник, что сокращает затраты на последующую обработку.

6.Интеллектуальное гибкое производство, экономичное переключение нескольких процессов в один клик, высокий уровень автоматизации с отслеживаемыми производственными журналами; управление одним оператором для снижения трудоемкости.

1. Сырье для крепежных изделий

10#, 20#, 20Cr, 40Cr, 10B21, 10B28, 45# низкоуглеродистая сталь, низкоуглеродистая сталь для свободной резки, низколегированная конструкционная сталь

2. Марки крепежных деталей из нержавеющей стали

нержавеющая сталь 201, 304, 316, 410, 420

3. Стандартные и прецизионные крепежные детали

Марка 8.8/10.9/12.9 болты, фланцевые гайки, контргайки, саморезы, саморезы с хвостовиком для сверления, заклепки, миниатюрные прецизионные крепежные детали, пружины, пружинные шайбы

4. Детали для порошковой металлургии

Зубчатые колеса из порошковой металлургии, подшипники, пропитанные маслом, конструктивные элементы, детали из порошковой нержавеющей стали, фрикционные пластины на основе меди, магнитные материалы

5. Компоненты цепи и трансмиссии

Промышленные роликовые цепи, втулки для цепей, ролики, штифты, пластины для цепей, мотоциклетные цепи, детали для сельскохозяйственных конвейерных цепей

6. Подшипники и элементы качения

Игольчатые ролики, внутренние и наружные кольца миниатюрных подшипников, втулки, пропитанные маслом, кулачковые подшипники, подшипники для текстиля и мелкой бытовой техники

7. Автомобильное легкое малогабаритное оборудование

Крепежные детали шасси, толкатели клапанов, регулировочные штифты седел, небольшие шестерни трансмиссии, катушки масляного насоса, прецизионное тормозное оборудование

8. Электроинструменты, Садовое, текстильное и офисное оборудование

Шестерни электроинструмента, храповики, выходные валы, детали трансмиссии газонокосилки, текстильные кулачки, шестерни принтера, фурнитура для дверных замков, штампованные износостойкие мелкие детали для штамповки
