Яркая отжиговая печь из нержавеющей стали
Дом

>

Продукты

>

Отжигающая печь

>

Яркая отжиговая печь из нержавеющей стали

>

Печь непрерывного блестящего отжига GD130-250
Печь непрерывного блестящего отжига GD130-250

Печь непрерывного блестящего отжига GD130-250

Печь непрерывного блестящего отжига GD130-250

Печь непрерывного обжига GD130-250 предназначена для непрерывной термообработки в контролируемой защитной атмосфере. Система объединяет секции регулируемого нагрева, защиты от атмосферных воздействий и охлаждения, что обеспечивает стабильные условия обработки для непрерывного производства.

Конфигурация печи может быть изменена в зависимости от материала заготовки, размеров, производственной мощности и требуемого процесса термообработки. Зоны нагрева, система транспортировки, система создания защитной атмосферы, секция охлаждения и система управления могут быть сконфигурированы в соответствии с фактическими производственными требованиями.

Приложения

Непрерывный блестящий отжиг и термообработка в контролируемой атмосфере подходящих металлических деталей, требующих стабильной непрерывной обработки и пониженного окисления поверхности.

Настройка

Система транспортировки, размеры печи, зоны нагрева, система создания защитной атмосферы, секция охлаждения и система управления могут быть сконфигурированы в соответствии с требованиями к обрабатываемой детали и производству.

Основные преимущества

Непрерывная транспортировка, контролируемый нагрев, обработка в защитной атмосфере и интегрированное охлаждение обеспечивают стабильные технологические условия для непрерывной термообработки.

Необходимая информация

Пожалуйста, укажите материал заготовки, размеры, способ загрузки, требуемую производственную мощность, процесс термообработки и требования к поверхности для выбора печи и коммерческого предложения.
Поделиться

Обзор продукта

Печь непрерывного яркого отжига GD130-250 представляет собой систему непрерывной термообработки, объединяющую подачу и транспортировку, управляемый нагрев, обработку в защитной атмосфере, охлаждение и автоматический контроль температуры.

Печь предназначена для непрерывного отжига при высокой температуре, где требуются стабильные условия нагрева и контролируемая защита окружающей среды. Конфигурация оборудования может быть изменена в соответствии с требованиями к обрабатываемой детали, производственной мощности и технологическому процессу.

Этот проект включает в себя высокотемпературную муфельную конструкцию, многозонный контроль температуры, систему защитной атмосферы и секцию водяного охлаждения для обеспечения непрерывного и контролируемого производства.



2. Секция муфельной трубы (футеровки печи)

Изготовлен из импортной шведской термостойкой и устойчивой к окислению пластины из нержавеющей стали SUS310S толщиной 8 мм. Верхняя секция спрессована в дугообразную (сегментную) форму для усиления, чтобы предотвратить обрушение футеровки печи вниз; нижняя секция спрессована в форме желоба, чтобы эффективно противостоять деформации от теплового удара. Длина: приблизительно 4200 мм. Передняя секция муфеля зоны нагрева неподвижна, в то время как задняя секция спроектирована с уравновешиванием натяжения в зависимости от направления потока для предотвращения деформации, вызванной напряжением и тепловым расширением/сжатием.



3. Длина передней коленчатой секции: 1500 мм. Внутренняя подкладка изготовлена из материала 304, а наружный конец уплотнен хлопчатобумажной изоляцией и железной пластиной.



4. Секция охлаждения

Секция водяного охлаждения состоит из трех сегментов и имеет конструкцию водяной рубашки с замкнутым контуром. Материал муфеля: Первая секция имеет внутреннюю облицовку 310S длиной 1000 мм, изготовленную из нержавеющей стали толщиной 8 мм; вторая и третья секции длиной 3000 мм каждая, с внутренней облицовкой SUS304 толщиной 6 мм. Все наружные кожухи изготовлены из высококачественной стали А3 толщиной 5 мм. Каждая секция имеет отдельный вход для воды сзади слева и выход спереди справа, что обеспечивает сегментированную циркуляцию. Это обеспечивает более быстрое и эффективное охлаждение конечного продукта.



5. Основной корпус печи:

Основной корпус печи имеет длину 4000 мм и состоит из 5 зон. Внешняя оболочка и опорная рама изготовлены из стальных листов и конструкционной стали. В качестве огнеупорного материала для резистивных нагревательных элементов муфель опирается на жаропрочные кирпичи; в качестве изоляции используется жаропрочная керамическая вата, а верхняя крышка утеплена жаропрочными керамическими волокнистыми блоками. Вся конструкция проста в обслуживании и обладает отличными теплоизоляционными характеристиками.



6. Электрический шкаф управления представляет собой вертикальное автономное устройство с элегантным и профессиональным внешним видом.

В нем используются пять цифровых электрических интеллектуальных приборов для автоматического контроля температуры и обогрева.

Во время работы он отображает трехфазный рабочий ток и напряжение и оснащен функциями управления, такими как защита от замыкания на землю и сигнализация о перегреве с отключением питания.

Нагревательные элементы автоматически управляются пятью регуляторами мощности, что позволяет регулировать мощность нагрева и высокую точность регулирования температуры.

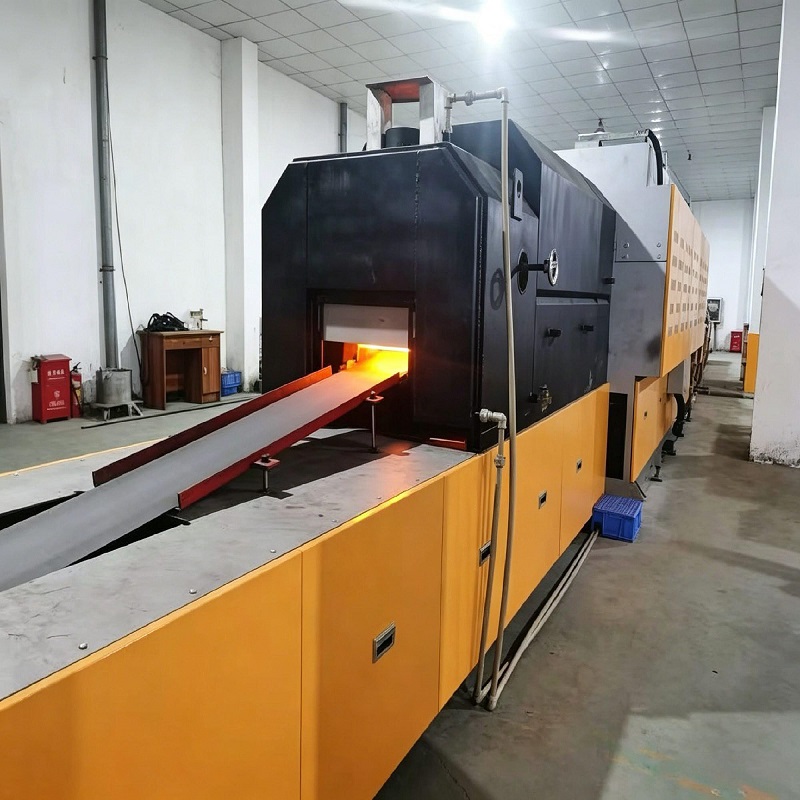

Печь для яркого отжига стальной полосы Rexin Factory GD130-250

Эталонная конфигурация

Параметр Значение / Описание
Номинальная мощность 130 кВт, 380 В, 50 Гц
Количество зон нагрева 5 зон
Длина зоны загрузки 1600 мм
Длина охлаждающей секции 7000 мм
Длина заднего колена и зоны разгрузки 2400 мм
Номинальная рабочая температура 1200°C
Скорость транспортировки 30-300 мм/мин (регулировка скорости VFD)
Однородность температуры ±5°C (внутри печи)
Точность управления прибором ±1°C
Эффективное поперечное сечение печной трубы Ширина 290 мм × Высота борта 85 мм × Высота арки 35 мм
Высота рабочего стола 800 мм над уровнем пола
Общая длина Приблизительно 18 500 мм
Смотровой иллюминатор 50 мм, с наружной сетчатой крышкой из нержавеющей стали
Тип термопары Тип S

Примечание:Приведенные выше технические характеристики представляют собой эталонную конфигурацию печи GD130-250. Окончательные технические характеристики могут быть изменены в соответствии с требованиями к обрабатываемой детали, технологическому процессу и производству.

Области применения и детали для обработки

Печь непрерывного обжига GD130-250 предназначена для непрерывной термообработки, требующей контролируемого нагрева, создания защитной атмосферы и контролируемого охлаждения.

Типичные области применения - нержавеющая сталь и другие подходящие металлические детали, где после термообработки требуется чистая поверхность и пониженное окисление.

Фактическая конфигурация печи должна быть выбрана в соответствии с материалом заготовки, размерами, расположением загрузки, требуемым процессом термообработки и производственной мощностью.

Коэффициент применения Основа отбора
Материал заготовки В соответствии с фактической маркой металла и требованиями к термообработке
Размер заготовки Система прохода печи и транспортировки, настроенная соответствующим образом
Процесс термообработки Сконфигурирован в соответствии с требуемым термическим процессом
Требования к поверхности Защитная атмосфера выбирается в соответствии с требуемым состоянием поверхности
Производственная мощность Длина печи, зоны нагрева и скорость подачи настраиваются соответствующим образом

Настройка

Компания Rexin может настроить печь непрерывного обжига GD130-250 в соответствии с различными требованиями к заготовкам и производству. Окончательная конфигурация печи определяется после рассмотрения материала, размеров, процесса термообработки и требуемой производительности.

Настраиваемый элемент Доступная конфигурация
Размеры печи Разработан в соответствии с размером заготовки и производственной схемой
Зоны нагрева Настраивается в соответствии с требуемым процессом нагрева
Транспортирующая система Выбирается в соответствии с формой заготовки, способом загрузки и производственными требованиями
Система защитной атмосферы Конфигурируется в соответствии с требованиями к материалу и поверхности
Секция охлаждения Разработан в соответствии с требуемым процессом охлаждения
Контроль температуры Многозонный программируемый контроль температуры
Производственная мощность Настраивается в соответствии с требуемой производительностью
Электрическая система и система управления Сконфигурирован в соответствии с проектными и эксплуатационными требованиями

Непрерывный процесс яркого отжига

Печь непрерывного блестящего отжига GD130-250

Почему стоит выбрать Rexin

Компания Rexin специализируется на разработке индивидуальных решений для промышленных печей для термообработки, начиная с технической оценки и проектирования печей и заканчивая производством, испытаниями и поставкой. Каждая конфигурация печи разрабатывается в соответствии с требованиями заказчика к обрабатываемой детали, процессу термообработки и производству.

Индивидуальный дизайн печи Конфигурация печи основана на фактических требованиях к обрабатываемой детали и технологическому процессу
Инжиниринг и производство Проектирование, изготовление, сборка и испытания печи
Решения, ориентированные на процесс Системы отопления, кондиционирования, транспортировки и охлаждения, сконфигурированные как единый технологический процесс
техническая поддержка Поддержка от технического подтверждения до установки и эксплуатации

Печь непрерывного блестящего отжига GD130-250

Печь непрерывного блестящего отжига GD130-250

Процесс изготовления печи на заказ

Печь непрерывного блестящего отжига GD130-250

часто задаваемые вопросы

Вопрос 1: Для чего используется печь непрерывного обжига GD130-250?
Печь предназначена для непрерывного отжига до блеска и термообработки в контролируемой атмосфере. Окончательная конфигурация процесса выбирается в зависимости от материала заготовки, размеров и требуемого состояния поверхности.

Q2: Какова номинальная рабочая температура этой печи?
Стандартная конфигурация GD130-250 имеет номинальную рабочую температуру 1200°C. Фактическую рабочую температуру следует определять в зависимости от материала и процесса термообработки.

Вопрос 3: Используется ли в печи защитная атмосфера?
Да. Печь оснащена системой создания защитной атмосферы для контроля условий обработки и уменьшения окисления поверхности во время термообработки. Конфигурация атмосферы выбирается в соответствии с требованиями к обрабатываемой детали и технологическому процессу.

Q4: Можно ли настроить размеры печи и производственную мощность?
Да. Размеры печи, зоны нагрева, система транспортировки, секция охлаждения, атмосферная система и производственная мощность могут быть сконфигурированы в соответствии с производственными требованиями заказчика.

Q5: Какая информация требуется для получения коммерческого предложения?
Пожалуйста, укажите материал заготовки, размеры, способ загрузки, необходимый процесс термообработки, производственную мощность и требования к поверхности. После этого компания Rexin может порекомендовать подходящую конфигурацию печи.

Вам нужно индивидуальное решение для печи?

Пришлите нам материал вашей заготовки, размеры, процесс термообработки и требуемую производственную мощность. Наши инженеры порекомендуют подходящую конфигурацию печи для вашего применения.
