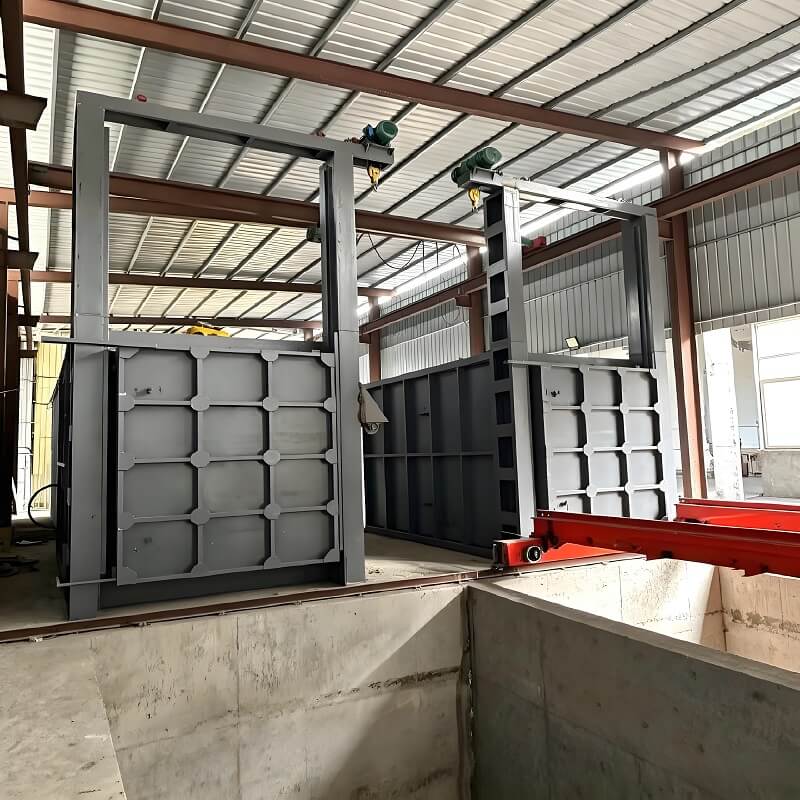

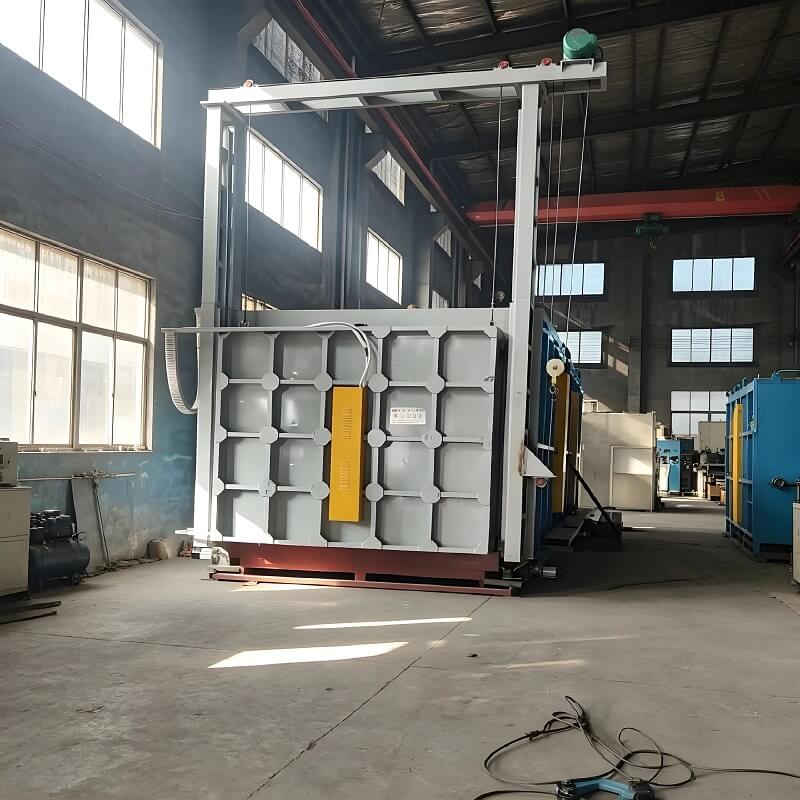

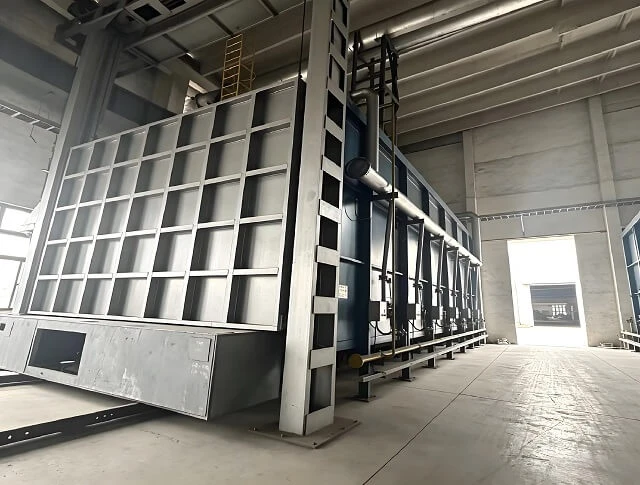

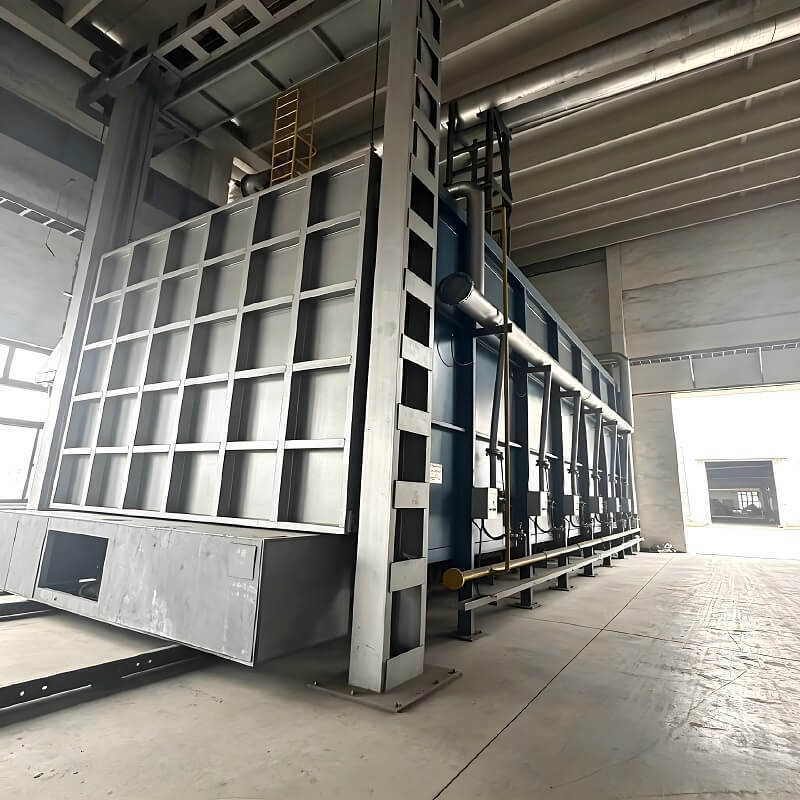

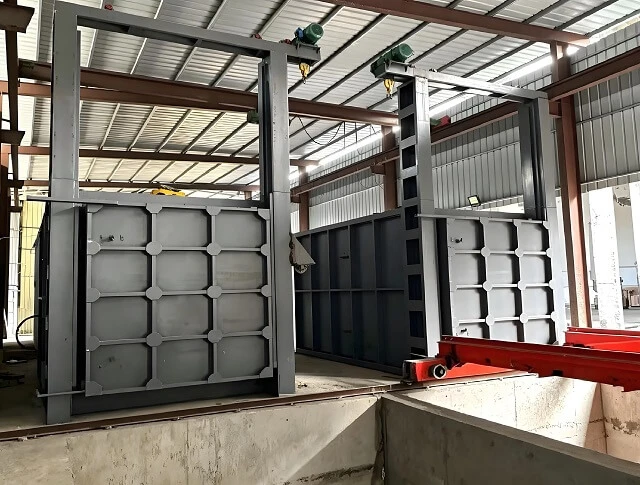

Коробчатая тележечная печь с подвижной тележкой для термообработки крупногабаритных металлических за

Тележечная печь коробчатого типа - это электрическая печь для термообработки периодического действия с подвижным подом на тележке. Она предназначена для обработки крупногабаритных и тяжелых заготовок и упрощает загрузку и разгрузку с помощью электрической тележки, установленной на рельсах. Он широко применяется для закалки, нормализации, отжига, отпуска и старения в машиностроении, штамповке, кузнечно-прессовой и металлургической промышленности.

Структура

1.Корпус печи: Сварная стальная рама с цельноволокнистой огнеупорной футеровкой, отличная теплоизоляция, низкая температура внешней оболочки и замечательный эффект энергосбережения.

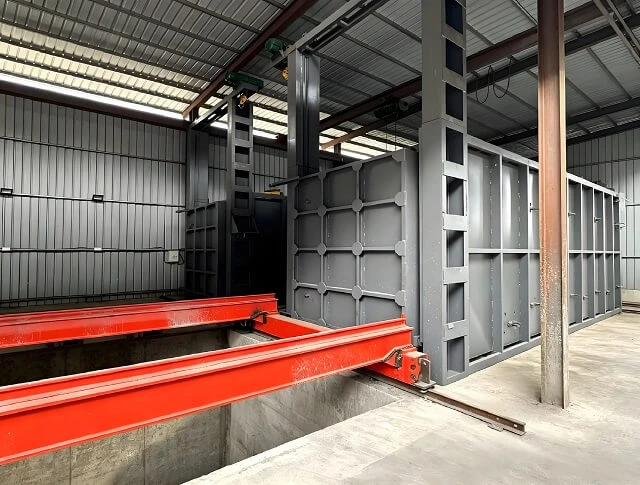

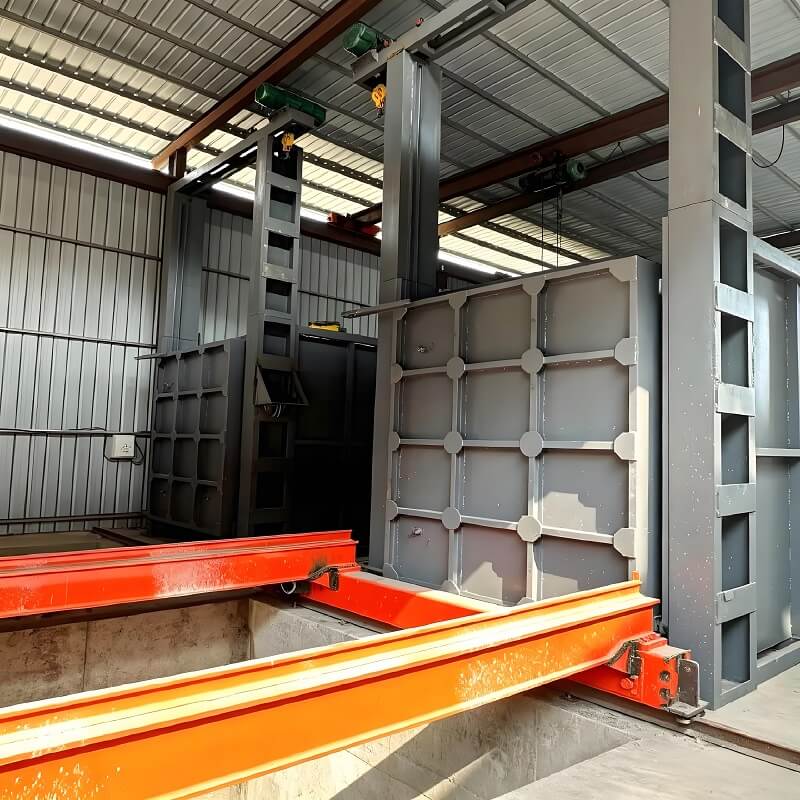

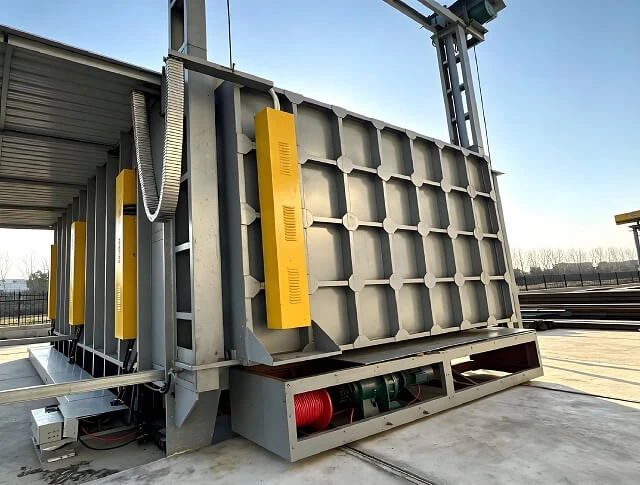

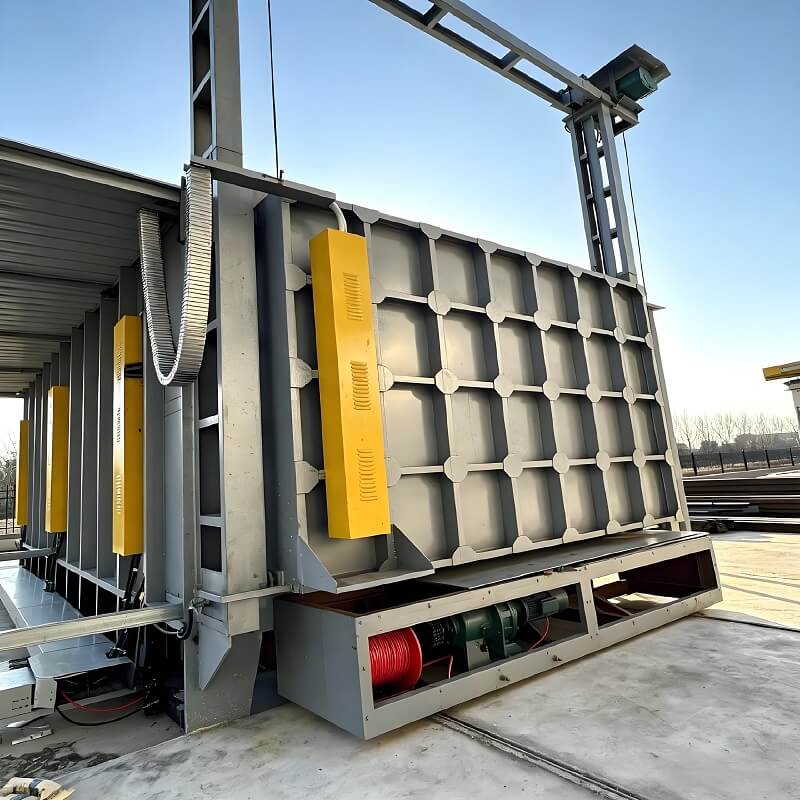

2.Передвижная тележка: Усиленная стальная конструкция с термостойкой опорной плитой, приводимая в движение электродвигателем. Она устойчиво передвигается по специальным рельсам и выдерживает большие нагрузки от сотен килограммов до 100 тонн.

3.Дверца печи: Электрическая подъемная конструкция с надежным уплотнением и блокирующим устройством для предотвращения потери тепла и обеспечения безопасности эксплуатации.

4.Нагревательные элементы: Нагревательные элементы из жаропрочного сплава, установленные на стенках печи и поверхности тележки, отличаются высокой скоростью нагрева и длительным сроком службы.

5.Система управления: Оснащена ПЛК и интеллектуальным регулятором температуры PID, многоточечным определением температуры, точностью измерения температуры до ± 1 ℃. Многосегментные кривые нагрева и охлаждения могут быть запрограммированы для удовлетворения различных производственных потребностей.

Рабочий процесс

1.Тележка выезжает из печи, и тяжелые заготовки поднимаются непосредственно на тележку.

2.Тележка перемещается обратно в камеру печи, после чего дверца печи полностью закрывается и герметизируется.

3.Начните нагрев, выдержку и охлаждение в соответствии с заданными технологическими параметрами. Защита от инертного газа не является обязательной.

4.После термообработки откройте дверцу печи и выдвиньте тележку для выгрузки готовых заготовок.

1.Высокая грузоподъемность: Идеально подходит для крупногабаритных и тяжелых деталей, которые не могут быть обработаны в обычных коробчатых печах.

2.Энергоэффективность: Усовершенствованная футеровка из цельного волокна снижает накопление тепла и энергопотребление, экономя 20-30% энергии по сравнению с традиционными кирпичными печами.

3.Равномерная температура: Рациональное расположение нагревательных элементов обеспечивает равномерность температуры в печи в пределах ± 3 ~ 5℃ для обеспечения стабильного качества термообработки.

4.Безопасное и простое управление: Электрическая тележка и система блокировки позволяют избежать ручного управления при высокой температуре, повышая безопасность труда и эффективность производства.

5.Широкая универсальность: Доступен для работы в воздушной среде или в режиме защитного газа, подходит для углеродистой стали, легированной стали, штамповой стали и отливок.

1.Штамповочная промышленность: отжиг, отпуск и предварительный нагрев для больших пресс-форм H13, SKD61, Cr12MoV.

2.Ковка и литье деталей: Нормализация и отжиг стальных отливок, ковкого чугуна, роликов, фланцев и износостойких пластин.

3. Тяжелое машиностроение и автомобилестроение: Закалка, отпуск и кондиционирование крупных шестерен, коленчатых валов и деталей сосудов высокого давления.

4.Другие области применения: Спекание изделий порошковой металлургии, сушка и старение крупных механических компонентов.
