Промышленная вакуумная печь для закалки в масле Rexin предназначена для вакуумной термообработки и закалки в масле металлических деталей, требующих высокой твердости, контролируемого деформирования и чистой поверхности. Вакуумная среда помогает снизить окисление и обезуглероживание при нагреве, а процесс закалки в масле обеспечивает быстрое охлаждение при закалке.
Он подходит для обработки инструментальной стали, штамповой стали, легированной стали, быстрорежущей стали, пресс-форм, шестерен, подшипников и других прецизионных металлических деталей. Размер печи, загрузочная способность, вакуумная система, система нагрева и конфигурация процесса могут быть изменены в соответствии с требованиями к обрабатываемой детали и термообработке.
Приложения
Настройка
Основные преимущества
Необходимая информация
Принцип работы вакуумной закалки масла
Процесс вакуумной закалки в масле сочетает в себе контролируемый нагрев в вакууме и быстрое охлаждение в масле для упрочнения металлических деталей. После загрузки заготовок в камеру печи камера вакуумируется, и детали нагреваются в соответствии с требуемой программой термообработки.
Во время нагрева и выдержки вакуумная среда помогает уменьшить окисление и обезуглероживание поверхности заготовки. После достижения требуемой температуры и времени выдержки заготовки передаются на этап закалки в масле для быстрого и контролируемого охлаждения.
Процесс закалки помогает достичь требуемой твердости и механических свойств таких материалов, как инструментальная сталь, штамповая сталь, легированная сталь и быстрорежущая сталь. Температура нагрева, время выдержки, условия вакуума и параметры закалки выбираются в зависимости от материала, размеров заготовки и требуемых результатов термообработки.

Система отопления и вакуумирования
В промышленной вакуумной печи для закалки в масле используется герметичная вакуумная нагревательная камера, обеспечивающая контролируемые условия для нагрева и выдержки заготовок перед закалкой. Вакуумная система удаляет воздух из камеры, помогая уменьшить окисление и обезуглероживание во время высокотемпературной термообработки.
Система отопления спроектирована таким образом, чтобы обеспечить равномерный и контролируемый нагрев по всей рабочей зоне. Температуру, скорость нагрева, время выдержки и условия вакуума можно запрограммировать в зависимости от материала и требуемого процесса термообработки.
Вакуумная система, нагревательная камера, мощность нагрева и эффективная рабочая зона могут быть сконфигурированы в соответствии с размерами обрабатываемой детали, нагрузочной способностью и требованиями технологического процесса.

Основные компоненты оборудования
1. Вакуумная нагревательная камера
Герметичная вакуумная камера с двухслойной системой водяного охлаждения, графитовой теплоизоляцией и графитовыми нагревательными элементами для контролируемого и равномерного высокотемпературного нагрева.
2. Вакуумная насосная система
Вакуумная насосная система, оснащенная механическим роторно-лопастным насосом и молекулярным насосом, обеспечивает вакуумные условия, необходимые для процесса термообработки.
3. Система закалки масла
Система охлаждающего масла с функциями хранения, циркуляции и перемешивания масла обеспечивает быстрое и контролируемое охлаждение заготовок после вакуумного нагрева. Внешний масляно-водяной теплообменник помогает регулировать температуру охлаждающего масла во время работы.
4. Система передачи и подъема заготовки
Передаточно-подъемный механизм предназначен для плавного и надежного перемещения заготовок между этапами нагрева и закалки в масле. Механизм может быть сконфигурирован в соответствии с конструкцией печи, загрузочной способностью и требованиями технологического процесса.
5. Система управления ПЛК и HMI
Автоматическая система управления нагревом, поддержанием температуры, вакуумированием, закалкой в масле и контролем процесса. Программы термообработки и параметры процесса могут быть установлены в зависимости от различных материалов и заготовок.
6. Система безопасности и блокировки
Печь оснащена функциями контроля процесса, сигнализации и блокировки температуры, вакуума и работы оборудования. Конкретные параметры безопасности определяются в соответствии с окончательной конструкцией печи и требованиями проекта.
Система закалки масла и основные преимущества
Система закалки в масле обеспечивает быстрое и контролируемое охлаждение после вакуумного нагрева для достижения требуемой твердости и механических свойств заготовки.
Основные преимущества включают в себя:
1. Снижение окисления и обезуглероживания
Вакуумный нагрев помогает уменьшить окисление и обезуглероживание во время высокотемпературной обработки, обеспечивая более чистую поверхность заготовки и снижая требования к последующей обработке поверхности.
2. Быстрое охлаждение в масле
Закалка в масле обеспечивает относительно высокую скорость охлаждения, подходящую для закалки инструментальной стали, штамповой стали, легированной стали и других применимых материалов.
3. Контролируемая циркуляция масла
Циркуляция масла и перемешивание помогают улучшить равномерность охлаждения в зоне загрузки печи. Температуру масла можно регулировать с помощью системы охлаждения и теплообмена.
4. Контролируемый процесс термообработки
Параметрами нагрева, выдержки, вакуумирования и закалки можно управлять с помощью системы управления в соответствии с различными требованиями к материалам и технологическому процессу.
5. Гибкая конфигурация технологического процесса
Размер печи, загрузочная способность, вакуумная система, система нагрева и конфигурация для закалки в масле могут быть настроены в соответствии с требованиями к обрабатываемой детали и производству.
Области применения и материалы
Промышленная вакуумная печь для закалки в масле подходит для закалки металлических деталей, требующих контролируемого нагрева, быстрого охлаждения масла, высокой твердости и пониженного окисления поверхности.
Типичные материалы и области применения включают:
1. Инструментальная сталь и штамповая сталь
Формы, штампы, пуансоны, формовочный инструмент и другие компоненты оснастки, требующие упрочнения после высокотемпературного нагрева.
2. Быстрорежущая сталь
Режущий инструмент и отдельные компоненты оснастки, требующие контролируемой термообработки и закалки в вакууме.
3. Легированная сталь
Шестерни, валы, компоненты трансмиссии и другие механические детали, требующие повышенной твердости и износостойкости.
4. Подшипниковая сталь
Кольца подшипников и другие применимые компоненты подшипников, требующие контролируемого упрочнения и закалки в масле.
5. Прецизионные механические компоненты
Отдельные детали станков и прецизионные металлические детали, требующие контроля за окислением поверхности, деформацией и стабильностью термообработки.
Эффективность вакуумной закалки в масле зависит от марки материала, геометрии заготовки, требуемой твердости и процесса термообработки. Инженеры Rexin могут порекомендовать подходящую конфигурацию печи после изучения требований к заготовке и процессу.
Технические характеристики
Приведенные ниже технические характеристики являются эталонными для промышленной вакуумной печи для закалки в масле. Окончательные технические параметры определяются в зависимости от обрабатываемого изделия, загрузки и процесса термообработки.
| Предмет | Справочная спецификация |
|---|---|
| Эффективный размер нагревательной камеры | 600 × 800 × 1000 мм/ 800 × 1200 × 1500 мм или по индивидуальному заказу |
| Максимальная рабочая температура | 1300°C |
| Абсолютный вакуум | ≤ 6,7 × 10-3 Па |
| Однородность температуры | ±5°C |
| Закалочная среда | Масло для вакуумной закалки |
| Нагревательный элемент | Графитовые нагревательные элементы |
| Вакуумная система | Роторно-лопастной механический насос + молекулярный насос |
| Система управления | ПЛК + сенсорный экран HMI |
| Система охлаждения | Двухслойное водяное охлаждение + принудительная циркуляция масла |
| Эталонная грузоподъемность | 200 кг / 500 кг / 1000 кг, в зависимости от конфигурации |
| источник питания | 380 В / 50 Гц, настраиваемый в соответствии с местными стандартами электропитания |
Размеры камеры, грузоподъемность, мощность нагрева, конфигурация вакуума, система охлаждения и электрические характеристики могут быть изменены в соответствии с производственными требованиями заказчика.

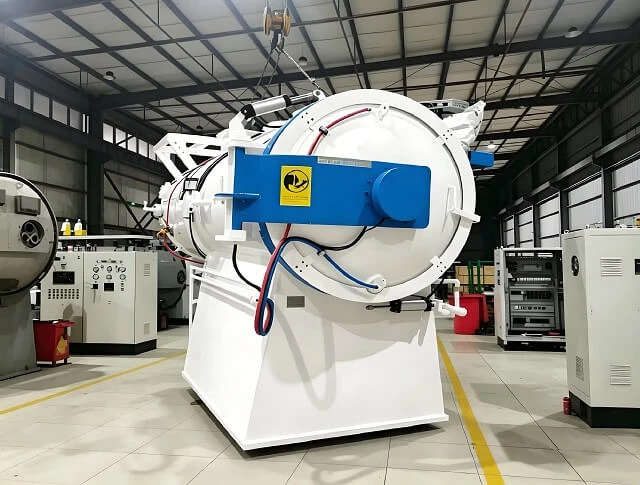

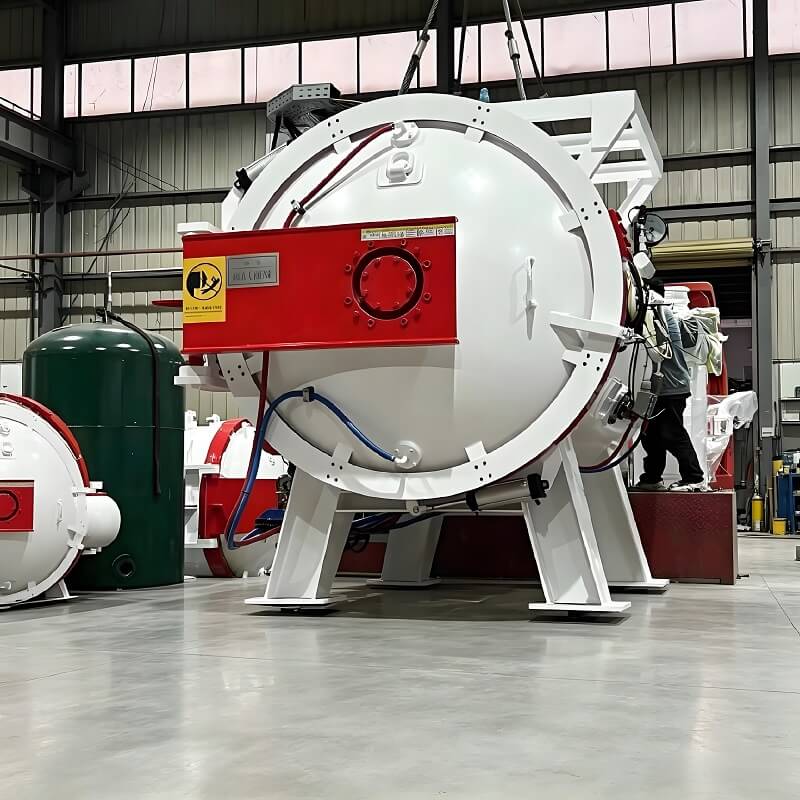

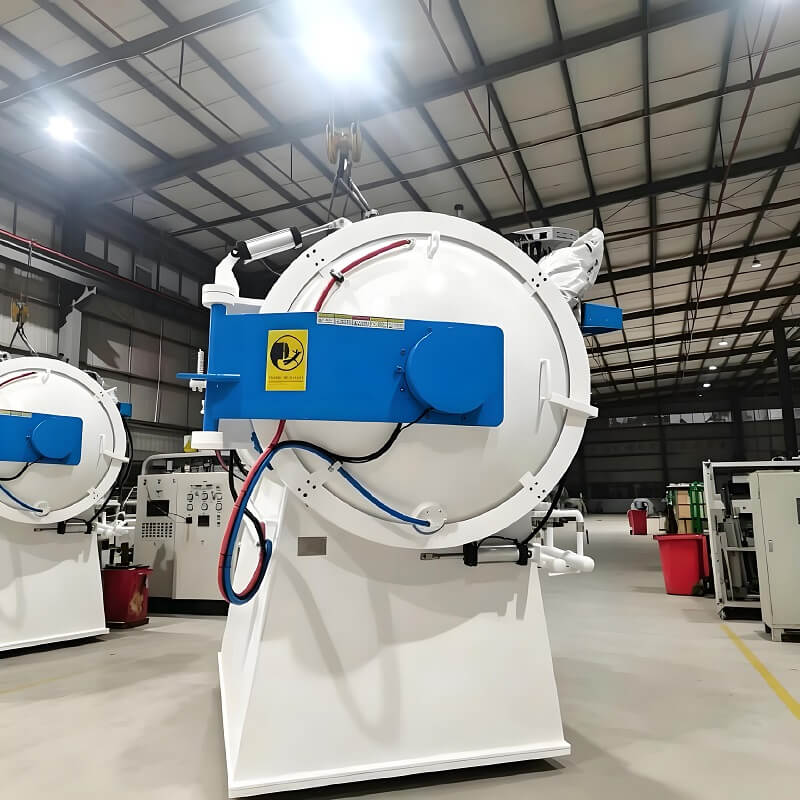

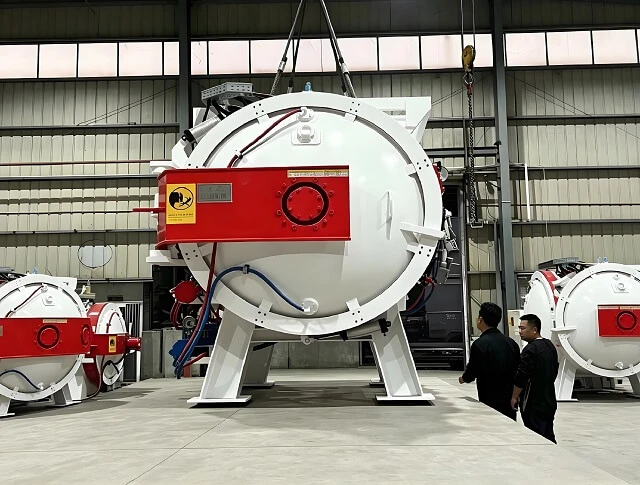

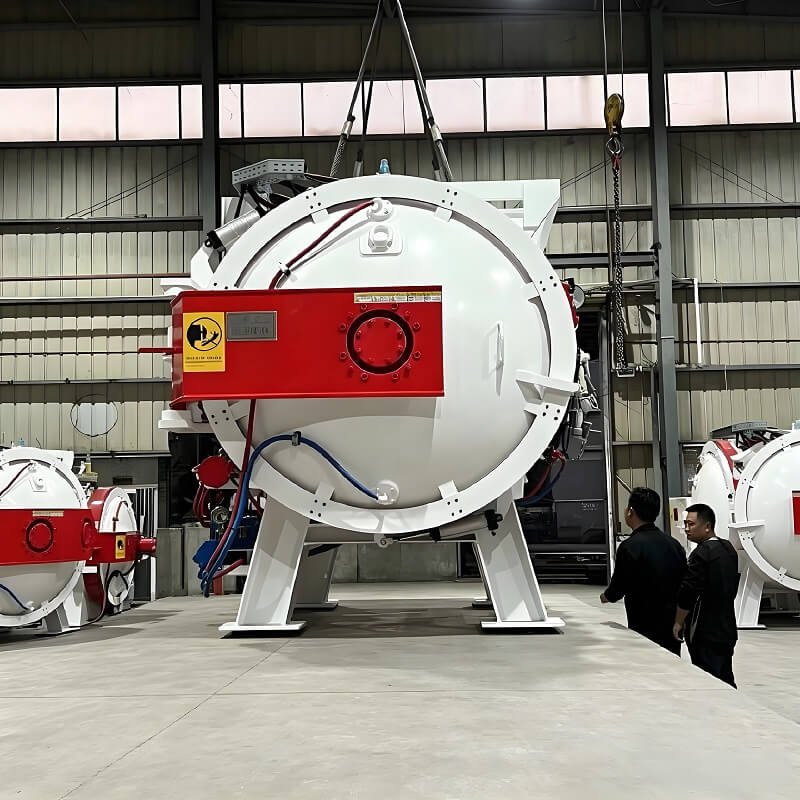

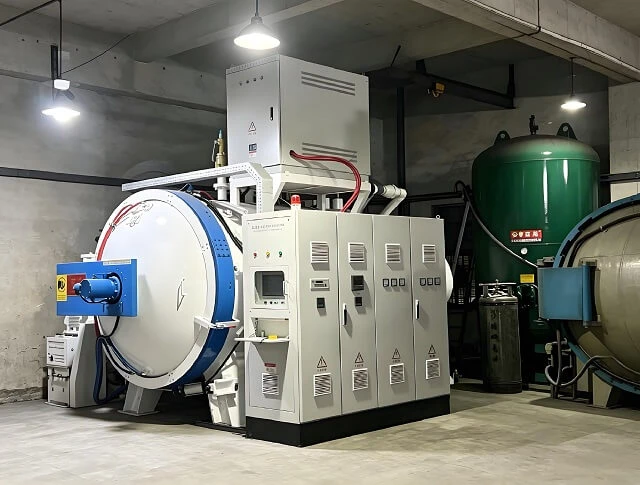

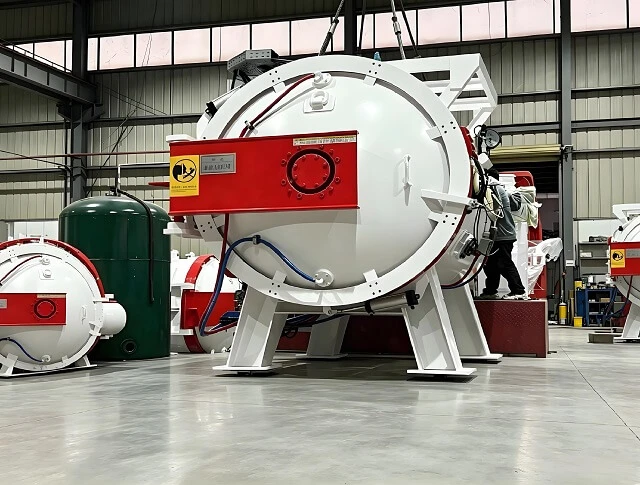

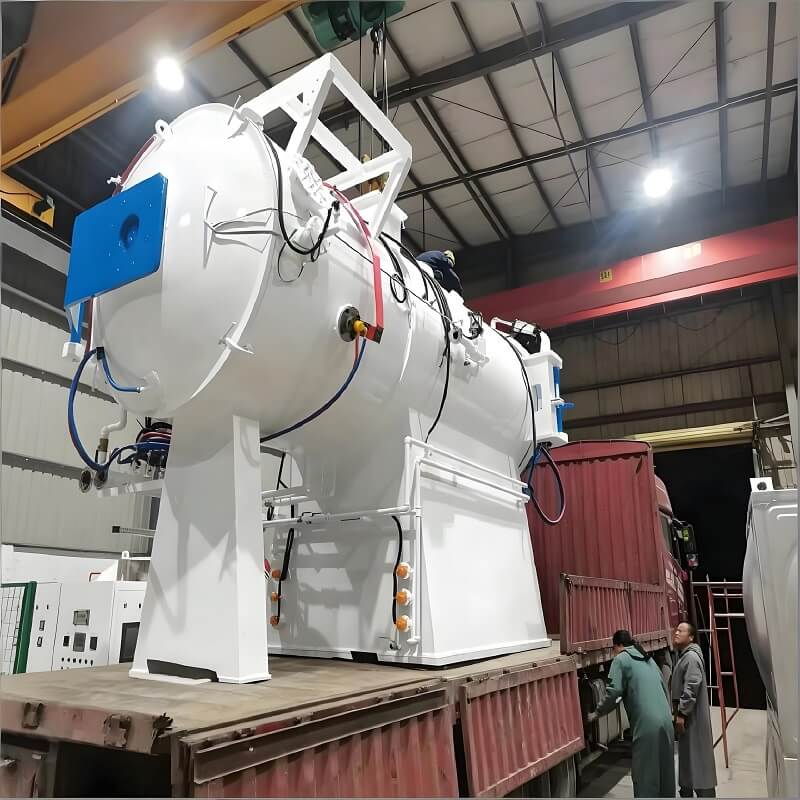

Промышленная вакуумная печь для закалки масла – Витрина оборудования

Почему стоит выбрать Rexin
Инжиниринг, объединяющий процесс, оборудование и производство
Rexin предлагает решения для промышленных печей - от оценки технологического процесса и проектирования печей до производства, поставки и послепродажного обслуживания.
Опыт работы более 18 лет
Профессиональный опыт в производстве промышленных печей и оборудования для термообработки.
Индивидуальные решения для печей
Размер печи, система отопления, атмосферная или вакуумная система, конфигурация управления и производственная мощность могут быть настроены в соответствии с различными требованиями к термообработке.
Производство и контроль качества
Оборудование изготавливается и собирается на нашем заводе с проверкой и тестированием перед поставкой.
Техническая и послепродажная поддержка
От анализа требований и технического предложения до производства, поставки, руководства по монтажу, обучения и послепродажной поддержки.

Процесс изготовления печи на заказ

Сертификаты и гарантия качества
Компания Rexin стремится к контролю качества на всех этапах проектирования, производства, сборки и тестирования печей. Наши сертификаты и методы управления качеством обеспечивают надежное производство промышленных печей и стабильное качество оборудования.
Каждая печь перед поставкой проходит проверку и испытания в соответствии с согласованными техническими требованиями.

Часто задаваемые вопросы
Вопрос 1: Какие материалы можно обрабатывать в вакуумной печи для закалки в масле?
Вакуумная закалка в масле обычно применяется для обработки инструментальной стали, штамповой стали, легированной стали, быстрорежущей стали, подшипниковой стали и других материалов, пригодных для закалки в масле. Подходящий способ зависит от марки материала, размеров заготовки и требуемой твердости.
Q2: Каковы преимущества вакуумной закалки маслом?
Вакуумный нагрев помогает уменьшить окисление и обезуглероживание при высокотемпературной обработке, а закалка в масле обеспечивает быстрое охлаждение для закалки. Это сочетание подходит для деталей, требующих контролируемой термообработки, высокой твердости и более чистого покрытия поверхности.
Q3: Какова максимальная рабочая температура?
Эталонная максимальная рабочая температура этой промышленной вакуумной печи для закалки масла составляет1300°C Фактическая рабочая температура выбирается в зависимости от материала и процесса термообработки.
Q4: Можно ли настроить размер печи и загрузочную способность?
Да. Размеры нагревательной камеры, грузоподъемность, система нагрева, вакуумная система, система закалки масла, система управления и электрическая конфигурация могут быть настроены в соответствии с требованиями к обрабатываемой детали и производству.
Q5: Какую информацию я должен предоставить для выбора печи?
Пожалуйста, укажите марку материала, размеры заготовки, максимальный вес загружаемого материала, требуемый процесс нагрева и закалки, производственную мощность и любые особые требования к термообработке.
Q6: Может ли Rexin предоставить техническое предложение и коммерческую расценку?
Да. Инженеры Rexin могут порекомендовать подходящую конфигурацию печи и подготовить техническое предложение на основе ваших требований к заготовке и термообработке.
